Per esportare informazioni sulla saldatura d'angolo
Fate clic su > >
Esporta (Export) per esportare le informazioni sulla feature di saldatura in un file XML. Vengono esportate informazioni aggiuntive per le saldature d'angolo.
Esporta (Export) per esportare le informazioni sulla feature di saldatura in un file XML. Vengono esportate informazioni aggiuntive per le saldature d'angolo.Informazioni di saldatura d'angolo esportate
Per le saldature d'angolo vengono esportati i seguenti elementi:
• data - Elemento di livello principale.
Contiene i seguenti attributi:
weld_features_count - Numero di feature di saldatura per le quali vengono esportate le informazioni.
length_units - Unità utilizzate per la lunghezza nel modello.
mass_units - Unità utilizzate per la massa nel modello.
◦ weld_item - Contiene la feature di saldatura, i parametri e le informazioni sul segmento.
Contiene i seguenti attributi:
sequence_id - ID di sequenza della feature.
feature_name - Nome della feature.
weld_type - Tipo di saldatura: d'angolo, raccordo, scanalatura, tappo, asola o a punti.
note - Nota specifica nella scheda Simbolo (Symbol) della feature.
weight - Massa calcolata della feature di saldatura.
weld_material - Materiale assegnato.
weld_geometry - Rappresentazione della geometria: solida, di superficie o leggera.
trajectory_type - Tipo di traiettoria: automatica o manuale.
▪ feature_parameters - Elenco dei parametri di feature e dei relativi valori.
▪ weld_segment - Informazioni di riferimento e sulla traiettoria per il giunto saldato. Cerca informazioni nell'ordine seguente:
a. Traiettoria automatica.
b. Traiettoria leggera manuale (definita dall'utente), se la traiettoria automatica non è stata trovata. Per la traiettoria manuale, seziona la catena in segmenti di linea, arco o curva e riporta le informazioni sul punto iniziale, sul punto medio e sul punto finale su questi segmenti.
c. Quando non viene rilevata la traiettoria automatica o manuale, riporta dati insufficienti.
Contiene i seguenti attributi:
type - Tipo di segmento: linea, arco o curva.
id - ID del segmento.
length - Lunghezza del segmento.
weight - Spessore del segmento.
▪ references - Contiene i riferimenti dei lati per il giunto.
▪ side1 - Contiene le informazioni sui riferimenti del lato 1 per il giunto.
Contiene i seguenti attributi:
context_model - Nome del modello in cui è stata creata la feature.
path_id - Percorso della parte (top_id/sub_id/part_id).
path_name - Percorso della parte per ID (top_id/sub_id/part_id).
welded_model - Nome del modello a cui appartengono i riferimenti.
body_id - ID del corpo.
type - Tipo della geometria referenziata.
id - ID della geometria referenziata.
▪ side2 - Contiene le informazioni sui riferimenti del lato 2 per il giunto. Gli attributi sono gli stessi di side1.
▪ start_point - Contiene informazioni sul punto iniziale.
Contiene i seguenti attributi:
x - Valore del punto iniziale lungo l'asse X rispetto al sistema di coordinate di default.
y - Valore del punto iniziale lungo l'asse Y rispetto al sistema di coordinate di default.
z - Valore del punto iniziale lungo l'asse Z rispetto al sistema di coordinate di default.
▪ angle_vector - Vettore d'angolo della torcia di saldatura in corrispondenza del punto iniziale rispetto al sistema di coordinate di default.
▪ shape - Forma di saldatura in corrispondenza del punto iniziale.
Contiene i seguenti attributi:
leg1 - Valore del lato 1 della sezione trasversale della saldatura d'angolo.
leg2 - Valore del lato 2 della sezione trasversale della saldatura d'angolo.
calc_x_sec_area - Valore dell'area della sezione trasversale.
▪ mid_point - Contiene informazioni sul punto medio.
Contiene i seguenti attributi:
x - Valore del punto medio lungo l'asse X rispetto al sistema di coordinate di default.
y - Valore del punto medio lungo l'asse Y rispetto al sistema di coordinate di default.
z - Valore del punto medio lungo l'asse Z rispetto al sistema di coordinate di default.
▪ angle_vector - Vettore d'angolo della torcia di saldatura in corrispondenza del punto medio rispetto al sistema di coordinate di default.
▪ shape - Forma di saldatura in corrispondenza del punto medio.
Contiene i seguenti attributi:
leg1 - Valore del lato 1 della sezione trasversale della saldatura d'angolo.
leg2 - Valore del lato 2 della sezione trasversale della saldatura d'angolo.
calc_x_sec_area - Valore dell'area della sezione trasversale.
▪ end_point - Contiene informazioni sul punto finale.
Contiene i seguenti attributi:
x - Valore del punto finale lungo l'asse X rispetto al sistema di coordinate di default.
y - Valore del punto finale lungo l'asse Y rispetto al sistema di coordinate di default.
z - Valore del punto finale lungo l'asse Z rispetto al sistema di coordinate di default.
▪ angle_vector - Vettore d'angolo della torcia di saldatura in corrispondenza del punto finale rispetto al sistema di coordinate di default.
▪ shape - Forma di saldatura in corrispondenza del punto finale.
Contiene i seguenti attributi:
leg1 - Valore del lato 1 della sezione trasversale della saldatura d'angolo.
leg2 - Valore del lato 2 della sezione trasversale della saldatura d'angolo.
calc_x_sec_area - Valore dell'area della sezione trasversale.

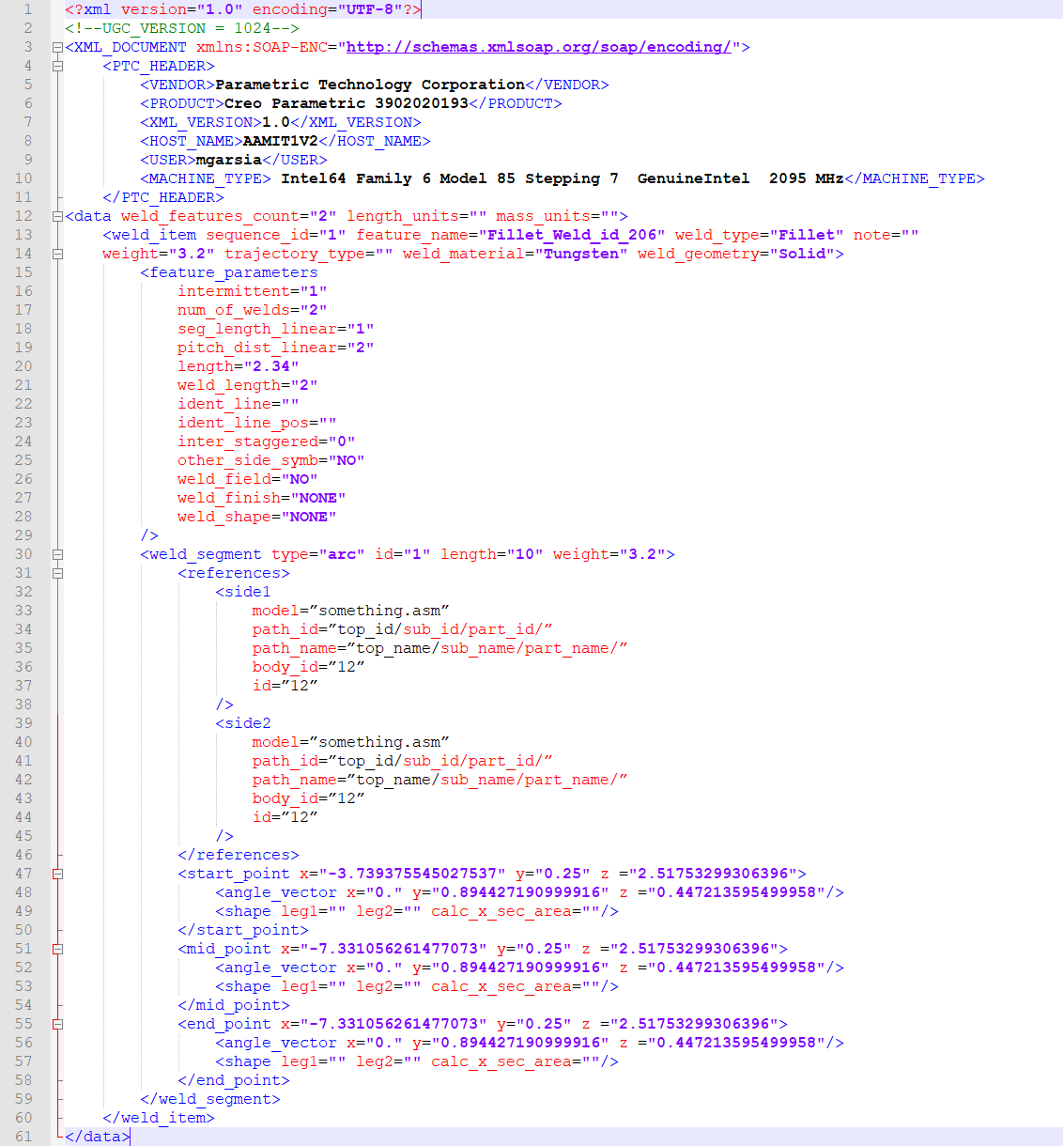

File XML per saldature d'angolo
Video
Guardate un video sull'esportazione delle informazioni di saldatura d'angolo in un file XML.
