Esportare la serie piatta di strati drappeggiati

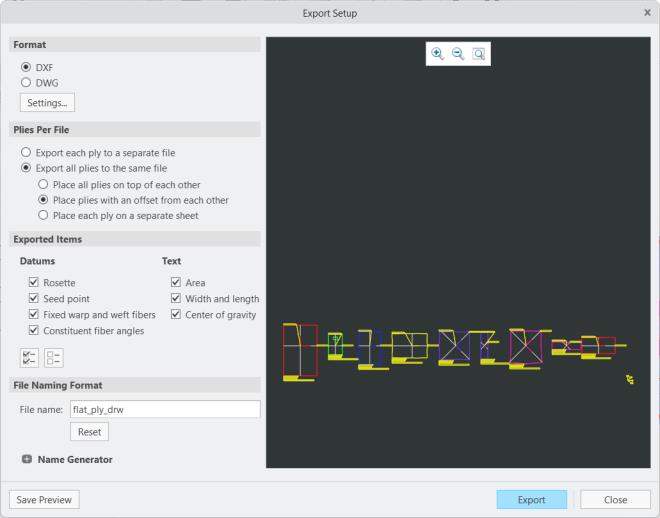

1. Fate clic su Analisi (Analysis) > Esporta serie piatta (Export Flat Pattern). Viene visualizzata la finestra di dialogo Impostazione esportazione (Export Setup).
2. In Strati per file (Plies Per File) selezionate Esporta tutti gli strati nello stesso file (Export all plies to the same file).
3. In Esporta tutti gli strati nello stesso file (Export all plies to the same file) selezionate Posiziona strati con un offset l'uno rispetto all'altro (Place plies with an offset from each other).
4. Fate clic su Esporta (Export). Viene visualizzata la finestra di dialogo Salva copia (Save a Copy).
5. Fate clic su OK. Nella directory di lavoro viene creato il file flat_ply_drw.dxf.
