Creo Flow Analysis > Postelaborazione
Postelaborazione
Esistono tre modi per visualizzare i contorni sulle entità geometriche.
Tramite la scheda Vista
1. Selezionate un limite, un volume o un'interfaccia nell'albero Flow Analysis.
2. Per visualizzare il contorno, selezionate la variabile desiderata dall'elenco Variabile (Variable) nel gruppo Superficie (Surface) nella scheda Vista (View) del pannello Proprietà (Properties).
Tramite il pannello di visualizzazione
1. Selezionate un limite, un volume o un'interfaccia nell'area grafica.
2. Per visualizzare il contorno, selezionate la variabile desiderata dall'opzione Variabile (Variable) nel pannello di visualizzazione.
Tramite la legenda
1. Selezionate un limite, un volume o un'interfaccia nell'area grafica.
2. Per visualizzare il contorno, selezionare la variabile desiderata dall'elenco a discesa Legenda.
Vista di sezione
Le sezioni, denominate anche sezioni trasversali, sono superfici planari derivate che attraversano il dominio o i volumi in un orientamento e una posizione specificati dall'utente. Utilizzate le sezioni per rivelare feature o visualizzare una Variabile (Variable).
Create una sezione attenendovi alla procedura descritta di seguito.
1. Fate clic su Applicazioni (Applications) > Flow Analysis. Viene visualizzata la scheda Flow Analysis.
2. Fate clic su Nuovo progetto (New Project).
3. Nel gruppo Postelaborazione (Post-processing) fate clic su Vista sezione (Section View). Nell'albero Flow Analysis, in Superfici derivate (Derived Surfaces), viene creata una nuova entità Section 01.
4. Selezionate Section 01.
5. Nel pannello Proprietà (Properties) fate clic sulla scheda Modello (Model).
6. In Superficie (Surface) specificate i valori indicati di seguito.
◦ Tipo (Type) - Piano X (Plane X), Piano Y (Plane Y), Piano Z (Plane Z)
◦ Posizione (Position) - Specificate la coordinata o trascinate il dispositivo di scorrimento per regolare la posizione della sezione. La sezione può essere spostata anche trascinando la sezione-normale visibile nell'area grafica.

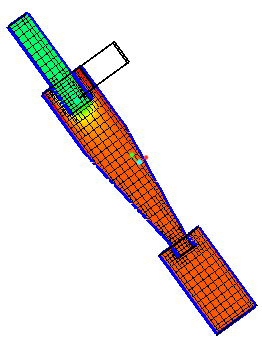

Visualizzazione della griglia su una sezione
Pressione: [Pa] : Flusso
101343.937500
101313.132813
1. Nell'albero Flow Analysis, in Superfici derivate (Derived Surfaces), selezionate Section 01.
2. Specificate i valori indicati di seguito.
a. Superficie (Surface) - Sì (Yes)
b. Griglia (Grid) - Sì (Yes)
Contorni per le variabili su una sezione
1. Nell'albero Flow Analysis, in Superfici derivate (Derived Surfaces), selezionate Section 01.
2. In Superficie (Surface) specificate Variabile (Variable) - Density: [kg/m3] : Common o Cell Volume: [m3] : Common.
Punti di monitoraggio
Un punto è una coordinata X, Y, Z specificata all'interno di un modello, utilizzata per registrare le variabili o i dati delle proprietà in tale posizione. La posizione di un punto è associata a una determinata cella della mesh specifica in base alla relativa posizione all'inizio di una simulazione. Se la mesh viene spostata, il punto si sposta con la cella. Quando un punto viene spostato con la mesh, la nuova posizione non viene aggiornata graficamente.
Per creare un punto di monitoraggio, attenetevi alla procedura descritta di seguito.
1. Fate clic su Flow Analysis > Postelaborazione (Post-processing).
2. Fate clic su Punti di monitoraggio (Monitor Points). Nell'albero Flow Analysis, viene visualizzata una nuova entità Point 01 in Punti di monitoraggio (Monitor Points).
È possibile impostare la posizione di un punto dal pannello Proprietà (Properties).
Tastatore in tempo reale
Un tastatore in tempo reale mostra il valore della variabile visualizzata su qualsiasi volume, limite o interfaccia insieme alle coordinate X, Y e Z nella posizione del puntatore del mouse. Per utilizzare un tastatore in tempo reale, attenetevi alla procedura descritta di seguito.
1. Visualizzate la variabile sul volume, sul limite o sull'interfaccia desiderata attenendovi alla procedura descritta in relazione ai contorni su volumi, limiti e interfacce.
2. Selezionate Tastatore in tempo reale (Real-time Probe) dall'elenco a discesa Postelaborazione (Post-Processing).
3. Spostate il puntatore del mouse nella posizione desiderata sulle superfici visibili.
4. Il valore della variabile e le coordinate in corrispondenza di questa posizione vengono visualizzati in una finestra di dialogo nell'angolo in basso a destra dello schermo.

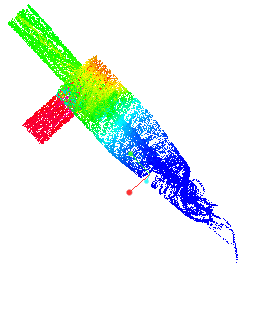

Linee di flusso
Ampiezza velocità: [m/s] : Flusso
5.969755
0.000000
Le linee di flusso vengono utilizzate per monitorare il percorso del flusso. Mostrano la direzione del percorso di un elemento fluido in qualsiasi momento. Per creare una linea di flusso, attenetevi alla procedura descritta di seguito.
1. Selezionate Modulo di fisica (Physics Module) nel gruppo Operazioni (Operations) della barra multifunzione CFA. Viene visualizzata la finestra di dialogo Selezione modello fisico (Physical Model Selection).
2. Selezionate Linea di flusso (Streamline) da Moduli disponibili (Available Modules). Fate clic su . Il modulo Linea di flusso (Streamline) viene aggiunto in Fisica (Physics) nell'albero Flow Analysis.
3. La Linea di flusso (Streamline) di un'entità viene aggiunta all'albero Flow Analysis in Superfici derivate (Derived Surfaces).
L'aspetto di una determinata linea di flusso dipende dai seguenti parametri specificati nel pannello Proprietà (Properties) > Modello (Model):
• Spessore linea (Line Thickness) - Consente di controllare lo spessore delle linee di flusso ed è specificato in termini di valore assoluto (m).
• Animation Time Step Size - Quando questa opzione è impostata su un numero reale positivo diverso da zero, insieme a un'assegnazione per la variabile di visualizzazione delle linee di flusso, ogni linea di flusso viene divisa in più sezioni e ciascuna sezione continua a spostarsi nella direzione di flusso con una velocità proporzionale alla velocità di flusso locale. La lunghezza di una sezione della linea di flusso è pari alla velocità locale moltiplicata per la dimensione temporale dell'animazione.
• Passi integrali massimi (Maximum Integral Steps) - Consente di limitare la distanza in cui l'algoritmo delle linee di flusso tiene traccia di una linea di flusso. Questo limite impedisce al modulo delle linee di flusso di dedicare un tempo di calcolo eccessivo al tentativo di tenere traccia di una linea di flusso in loop o quasi stagnante. Un valore inferiore riduce la quantità dei calcoli, ma potrebbe terminare una linea di flusso prima di quanto desideriate.
Le linee di flusso possono essere attivate da un limite o un volume.
• Per attivare una linea di flusso da un limite, attenetevi alla procedura descritta di seguito.
a. Selezionate un limite generale da cui deve iniziare la linea di flusso.
b. Impostate Rilascia particella (Release Particle) su Sì (Yes) in Linea di flusso (Streamline) nel pannello Proprietà (Properties) > Modello (Model) (scheda).
• Per attivare una linea di flusso da un volume, attenetevi alla procedura descritta di seguito.
1. Selezionate un dominio da cui deve iniziare la linea di flusso.
2. Impostate Rilascia particella (Release Particle) su Sì (Yes) in Linea di flusso (Streamline) nel pannello Proprietà (Properties) > Modello (Model) (scheda).
3. Fate clic sulla serie desiderata in Crea nuova serie (Create a New Pattern) e specificate i parametri della serie.
Ulteriori dettagli sulle serie sono disponibili nell'argomento Condizioni di volume.
Quando le linee di flusso vengono attivate da un volume, l'opzione Linee di flusso dinamiche (Dynamic Stream Lines) nel gruppo Postelaborazione (Post-Processing) della barra multifunzione Flow Analysis può essere attivata per controllare la posizione del punto di riferimento spostando il punto di controllo nell'area di visualizzazione.
È possibile aggiungere indicatori alle linee di flusso nella scheda Vista (View) del pannello delle proprietà. Sono disponibili due tipi di indicatori:
• Freccia (Arrow) - La dimensione delle frecce può essere controllata tramite Altezza freccia (Arrow Height) e Raggio freccia (Arrow Radius).
• Sfera (Sphere) - La dimensione della sfera può essere controllata tramite Raggio sfera (Sphere Radius).
Il numero di indicatori può essere controllato modificando il valore di Densità indicatori (Density of Indicators) da grossolana (coarse), normale (normal), fine e maggiormente fine (finest).
L'animazione della linea di flusso viene attivata quando il valore di Dimensione tempo animazione (Animation Time Size) aumenta rispetto a 0. Nella scheda Vista (View) del pannello delle proprietà sono disponibili due opzioni aggiuntive:
• Modalità di rilascio (Release Mode) - Le sezioni della linea di flusso possono essere rilasciate in modo continuo dal punto di rilascio utilizzando la modalità continuo (continuous) o come singola sezione della linea di flusso da ogni punto di rilascio utilizzando la modalità singolo (single).
• Velocità animazione relativa (Relative Animation Speed) - Controlla la velocità di spostamento delle sezioni della linea di flusso.
Per esportare l'animazione della linea di flusso come file .gif, attenetevi alla procedura descritta di seguito dopo aver attivato l'animazione.
1. Selezionate l'opzione Salva animazione linee di flusso (Save Streamline animation) dall'elenco a discesa Progetto (Project) nella barra multifunzione CFA.
2. Immettete il nome del file nella finestra di dialogo Salva (Save).
3. Fate clic su Salva (Save). L'animazione viene memorizzata nella directory di lavoro.
Isosuperficie
Ampiezza velocità: [m/s] : Flusso
1.000000
0.000000
Le isosuperfici sono superfici che inviluppano regioni inferiori (Below Value), uguali (Single Value) o superiori (Above Value) a un valore scalare specificato di una Variabile (Variable) selezionata, variabile derivata o proprietà. Le isosuperfici possono inoltre inviluppare la regione tra due scalari utilizzando un intervallo di valori.
Per creare un'isosuperficie, attenetevi alla procedura descritta di seguito.
1. Fate clic su Flow Analysis > Isosuperficie (Isosurface).
2. Nell'albero Flow Analysis, in Superfici derivate (Derived Surfaces), viene visualizzata una nuova entità Isosurface 01.
La forma di un'isosuperficie dipende da Isosurface Variable (Variabile isosuperficie),Tipo (Type) e Valore (Value) impostati nel pannello Proprietà (Properties).
Legenda
Quando si colora qualsiasi oggetto visualizzato (volume, limite, linea di flusso, ecc.) utilizzando una variabile, una barra di legenda viene collegata alla variabile per associare i valori della variabile a ogni singolo colore.
La barra della legenda include le opzioni seguenti:
• Variabile (Variable) - Selezionate la variabile dall'elenco a discesa.
• Unit of the variable - Selezionate l'unità dall'elenco a discesa.
• Gamma variabile (Variable Range) - Trascinare i dispositivi di scorrimento in alto e in basso per controllare l'intervallo massimo e minimo della variabile visualizzata.
• Aggiorna (Refresh) - Reimposta l'intervallo sui valori minimo e massimo.
• Le opzioni riportate di seguito sono disponibili selezionando l'opzione Altro (More):
◦ Aggiorn autom (Auto Refresh) - Se attivata, l'intervallo viene aggiornato man mano che la simulazione progredisce.
◦ Mostra valori (Show Values) - Visualizza i valori compresi tra i valori minimo e massimo della legenda.
◦ Mappa colori uniforme (Smooth Color Map) - Consente di passare tra le mappe di colori uniforme e con passo per le superfici. Se è selezionata l'opzione Mappa colori uniforme, la transizione dei colori sulla superficie è continua, fornendo così una mappa colori uniforme.
◦ Intervallo locale (Local Range) - Reimposta l'intervallo sui valori minimo e massimo della variabile corrispondente alle entità geometriche selezionate.
◦ Schema colore (Color Scheme) - È possibile scegliere tra due schemi di colori: blu-rosso e blu-viola.
◦ Numero di colori (Number of Colors) - Specifica il numero di colori della legenda.
Grafici XY
I risultati quantitativi della simulazione vengono visualizzati mediante i grafici XY. Esaminate i risultati su limiti, volumi o punti di monitoraggio, ad esempio per portata, temperatura e così via.
Per creare un grafico XY, attenetevi alla procedura descritta di seguito.
1. Nell'albero Flow Analysis selezionate un limite in Risultati (Results).
2. Nel gruppo di Postelaborazione (Post-processing) fate clic su Grafico XY (XYPlot). Viene visualizzata una nuova entità xyplot1 in Risultati (Results) nell'albero Flow Analysis.
3. Selezionate l'entità.
4. Nel pannello Proprietà in Variabile (Variable), selezionate la variabile da tracciare.
Attenetevi alla procedura descritta di seguito per selezionare le variabili da utilizzare come output nei grafici.
1. In Limiti generali (General Boundaries) selezionate un limite oppure in Domini (Domains) selezionate un volume.
2. Nel pannello Proprietà di ciascun modulo impostate Output su Selezione utente (User Select).
3. Impostate le variabili necessarie, ad esempio Forza pressione (Pressure Force) su Sì (Yes).
Per informazioni dettagliate sulle variabili di output, fate riferimento a Variabili di output del modulo Flusso, Variabili di output del modulo Turbolenza, Variabili di output del modulo Calore.
Salvare le impostazioni di visualizzazione
Le impostazioni della finestra di visualizzazione, ad esempio l'orientamento del modello e le entità di simulazione selezionate nell'albero Flow Analysis, possono essere salvate per uso futuro. Per salvare una scena, attenetevi alla procedura descritta di seguito.
1. Fate clic su Scena simulazione (Simulation Scene) nell'elenco a discesa Postelaborazione (Post-processing) sulla barra multifunzione CFA.
2. Per salvare la scena, fate clic su Nuova (New) nella finestra di dialogo Scena simulazione (Simulation Scene).
Per ripristinare lo stato di selezione delle entità di simulazione e orientamento di un modello salvato, attenetevi alla procedura descritta di seguito.
1. Fate clic su Scena simulazione (Simulation Scene) nell'elenco a discesa Postelaborazione (Post-processing) sulla barra multifunzione CFA.
2. Nella finestra di dialogo Scena simulazione (Simulation Scene) selezionate la scena dall'elenco.
3. Fate clic su Applica (Apply) per ripristinare la scena salvata.
