Sequenze di Finitura parete a 5 assi: scenari specifici
Di seguito sono riportati alcuni scenari specifici che possono verificarsi quando si utilizza l'opzione
Finitura parete a 5 assi (Wall 5 Axis Finish).
Finitura parete a 5 assi (Wall 5 Axis Finish).Scenario 1 - Orientamento errato del percorso utensile dopo la lavorazione di pareti esterne

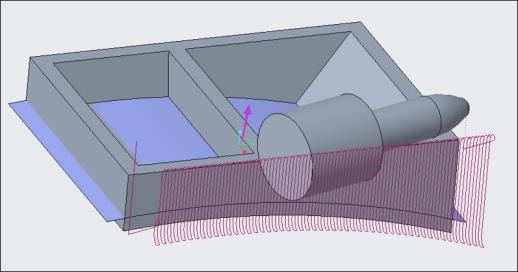

Per la lavorazione delle pareti esterne, se selezionate una superficie inferiore della parte di riferimento come superficie del pavimento con normale alla superficie rivolta verso il basso, l'orientamento del percorso utensile è errato. Ad esempio:
Per correggere l'orientamento, assicuratevi che la normale alla superficie per le superfici della parete e del pavimento sia rivolta nella stessa direzione. Create un'unione superfici e quindi correggete la direzione della normale alla superficie utilizzando
nel raccoglitore di pavimenti. Ad esempio,
nel raccoglitore di pavimenti. Ad esempio,
Scenario 2 - Percorso utensile errato a causa di una lunghezza insufficiente delle curve guida
La superficie del pavimento non è abbastanza lunga, non è correlata o è troppo distante dalla superficie della parete. Di conseguenza, il percorso utensile è errato. Ad esempio:

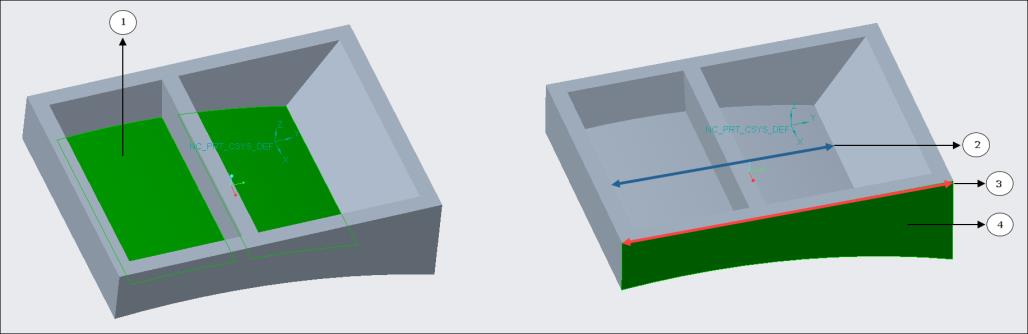

1. Superficie del pavimento definita
2. Lunghezza della superficie del pavimento
3. Lunghezza della superficie della parete
4. Superficie della parete definita
Per correggere il percorso utensile, verificate le condizioni riportate di seguito.
• La superficie del pavimento è sufficientemente lunga da coprire l'intera lunghezza della superficie della parete per estrarre correttamente le curve guida.
• Per rilevare correttamente le curve guida, la superficie del pavimento deve trovarsi sul lato di lavorazione della superficie della parete.
Ad esempio:
Scenario 3 - Percorso utensile errato a causa della selezione di curve
Per l'opzione Lavorazione U e V tra due curve (Morph between two curves) del tipo di serie, quando le due curve selezionate sono più lunghe della superficie di lavorazione, il percorso utensile risulta errato. Ad esempio:
Per correggere il percorso utensile, le curve guida definite dall'utente devono iniziare e finire al limite di superficie della parete di lavorazione. Queste curve non devono estendersi oltre il limite di superficie. Ad esempio:
Scenario 4 - Percorso utensile errato a causa di una superficie del pavimento che interseca e giace tra la parte superiore e quella inferiore della superficie della parete
Se la superficie del pavimento interseca e giace tra la parte superiore e quella inferiore della superficie della parete, viene generato un percorso utensile errato. Ad esempio:
Per generare il percorso utensile corretto, la superficie del pavimento può trovarsi sullo spigolo inferiore della superficie della parete o sotto la superficie della parete in base al raggio dell'utensile, ma non intersecare la superficie della parete. Ad esempio:
1. Offset di superficie del pavimento in base al raggio dell'utensile
Scenario 5 - Il percorso utensile non viene generato e viene visualizzato un messaggio di errore
Se le superfici della parete sono unite e una superficie della parete non presenta una superficie del pavimento corrispondente, non viene generato alcun percorso utensile. Ad esempio:

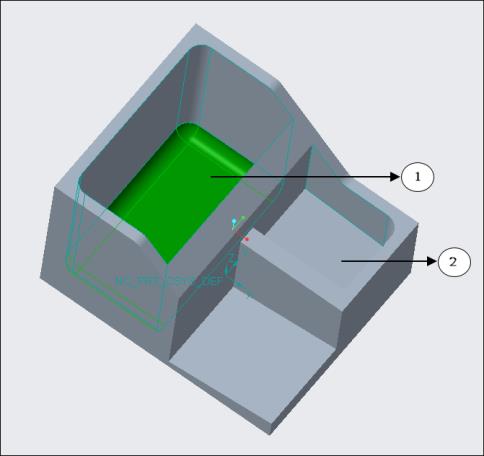

1. Prima sacca con superfici del pavimento definite
2. Seconda sacca senza superficie del pavimento definita
1. Prima sacca
2. Seconda sacca
3. Superfici della parete definite
Per generare il percorso utensile sulle superfici della parete selezionate di entrambe le sacche, selezionate la superficie del pavimento corrispondente alla superficie della parete della seconda sacca. Ad esempio:

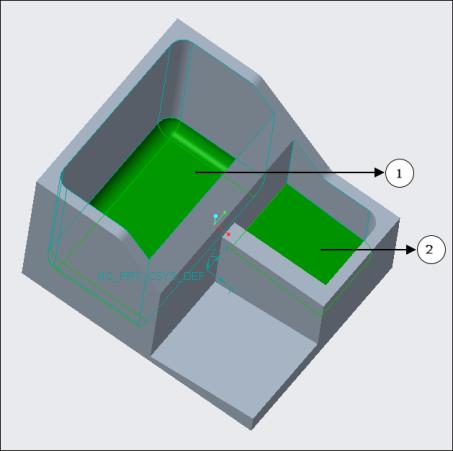

1. Prima sacca con superfici del pavimento definite
2. Seconda sacca con superficie del pavimento definita
Per generare il percorso utensile soltanto sulle superfici della parete della prima sacca, utilizzate le superfici di fresatura nel raccoglitore delle superfici di parete, copiate tutte le superfici necessarie e quindi escludete il contorno in eccesso. Ciò garantisce la rimozione della superficie della parete sprovvista di una superficie del pavimento corrispondente. Ad esempio:

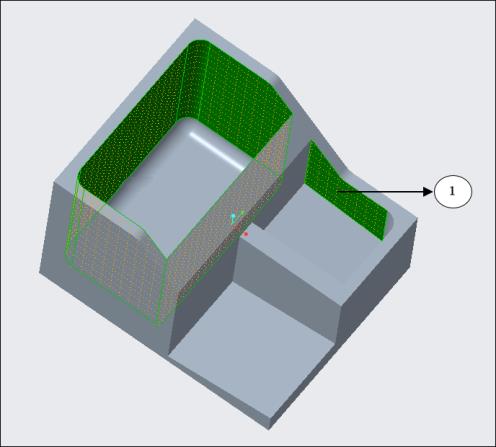

1. Contorno della superficie in eccesso escluso
