Standardwerte von Konfigurationsoptionen zur Verbesserung der Darstellungsqualität geändert
Creo Parametric 11.0.0.0
Beschreibung
Die Standardwerte für eine Reihe von Konfigurationsoptionen wurden geändert, um die Darstellungsqualität und das standardmäßige Benutzererlebnis zu verbessern.
Durch diese Verbesserung werden die folgenden Änderungen vorgenommen:
• Die Triangulierungsqualität für Kanten wird erhöht.
• Die Qualität von Schattierungen und Kanten wird erhöht.
• Die Anzeige von Achsen, Punkten, Koordinatensystemen und einer 3D-Drehmitte wird deaktiviert.
• Die Kanten zwischen tangentialen Flächen werden bemaßt.
• Die Full Screen Anti-Aliasing (FSAA)-Funktion wird aktiviert.
• Der Modellbaum, der Folienbaum oder der 3D-Detailbaum, auf den der Mauszeiger zeigt, wird als Vorauswahl hervorgehoben.
• Beim dynamischen 3D-Drehen werden Bezugs-KEs angezeigt.

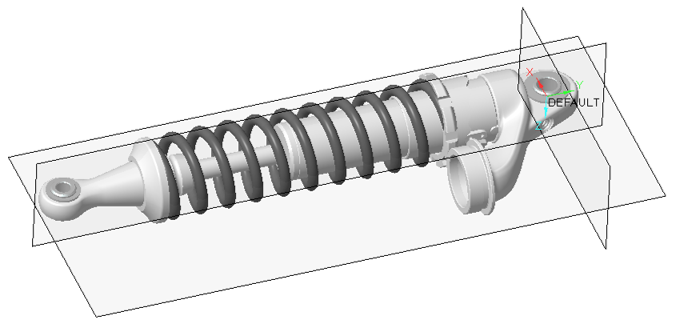

Die folgende Grafik zeigt die Standarddarstellung eines Modells in Creo Parametric 10.0.0.0:

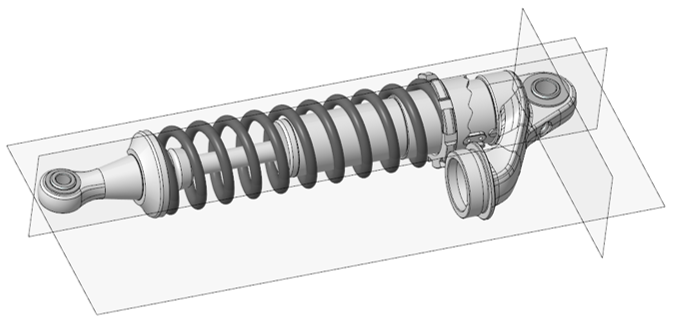

Die folgende Grafik zeigt die Standarddarstellung desselben Modells in Creo Parametric 11.0.0.0:
Weitere Informationen zu den geänderten Optionen und den neuen Werten finden Sie im Support-Artikel CS402384.
Vorteile
Diese Optimierung verbessert die Darstellungsqualität und das allgemeine Benutzererlebnis.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Die Standardwerte der folgenden Konfigurationsoptionen wurden geändert: • display shade, wireframe, hiddenvis, hiddeninvis, shadewithedges*, shadewithreflect • display_axes yes, no* • display_coord_sys yes, no* • display_points yes, no* • edge_display_quality low, normal, high*, very_high • edge_tess_quality high*, medium, low • enable_fsaa off, 2, 4, 8*, 16 • prehighlight_tree yes*, no • shade_quality 8* • spin_center_display yes, no* • spin_with_part_entities yes*, no • visible_message_lines 1*, <integer> • tangent_edge_display solid, no, centerline, phantom, dimmed* |
