Creo Parametric 11.0.0.0

Benutzeroberflächen-Position: Nicht zutreffend

Abgeschrägte KEs wie abgeschrägte Brammen, Nuten, Bohrungen und Wellen können jetzt als Teil eines Toleranzstapels in EZ Tolerance Analysis definiert werden.

Nur abgeschrägte KEs, deren Schrägenwinkel unter dem Schwellenwert liegt, sind in der Stapeldefinition enthalten. Der Standardschwellenwert beträgt 5 Grad. Dieser Wert kann in der Optionsdatei EZTAAppOptions.xml angepasst werden.

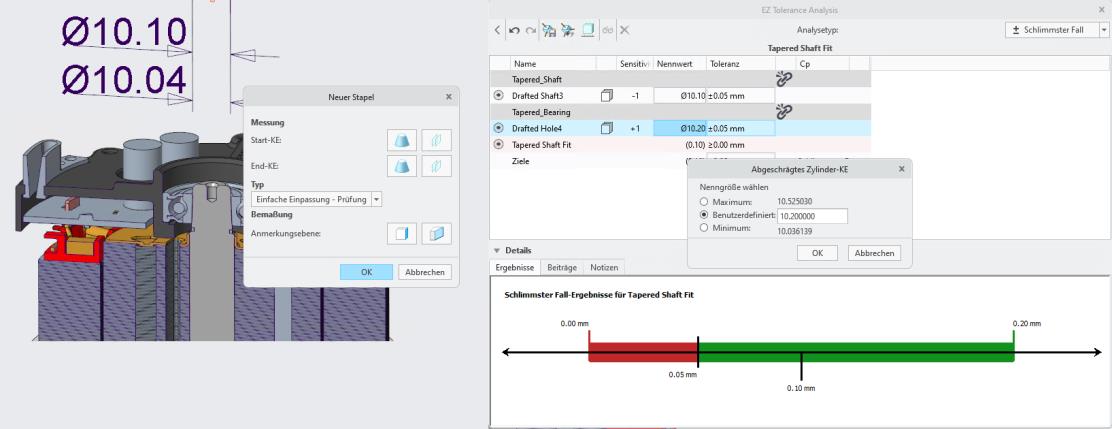

Die nächsten Bilder zeigen abgeschrägte KEs, die während der Stapelerstellung hinzugefügt werden, und veranschaulichen, wie sie in der Stapeltabelle angezeigt werden.

Diese Verbesserung erhöht die Flexibilität beim Definieren von 1D-Toleranzstapeln.
