Zyklonabscheider mit Partikelabscheidung: Übung 1 – Fluiddomäne extrahieren
Unter der Extraktion der Fluiddomäne versteht man das Erzeugen eines geometrischen Bereichs, welcher das Fluid umgibt.
1. Klicken Sie auf Startseite (Home) > Arbeitsverzeichnis auswählen (Select Working Directory), und navigieren Sie zum Ordner Advanced_FlowAnalysisModels. Klicken Sie auf OK (OK).
2. Klicken Sie auf Datei (File) > Öffnen (Open).
3. Navigieren Sie im Dialogfenster Datei öffnen (File Open) zum Ordner cyclone_assembly, und wählen Sie cyclone_4.asm aus. Klicken Sie auf Öffnen (Open).
4. Klicken Sie in der Grafiksymbolleiste auf , um die Stilelemente anzuzeigen. Wählen Sie Schattierung (Shading) oder Schattierung mit Kanten (Shading with Edges) aus.
5. Klicken Sie auf die Registerkarte Anwendungen (Applications).
6. Klicken Sie auf Flussanalyse (Flow Analysis). Die Registerkarte Flow Analysis (Flow Analysis) wird geöffnet.
7. Klicken Sie auf Neues Projekt (New Project). Das Dialogfenster Neues Projekt (New Project) wird geöffnet. Geben Sie den Namen des Projekts ein, und klicken Sie auf OK (OK).

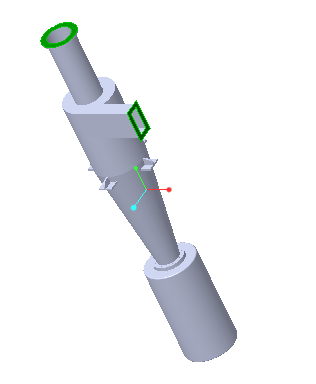

8. Klicken Sie auf Fluiddomäne erstellen (Create Fluid Domain). Die Registerkarte Erstellung einer Fluiddomäne (Fluid Domain Creation) wird geöffnet. Zwei Flächen werden im Dialogfenster Flächensätze (Surface Sets) unter Eingeschlossene Flächen (Included surfaces) angezeigt.
Simulationsdomäne hinzufügen
1. Wählen Sie auf der Registerkarte Erstellung einer Fluiddomäne (Fluid Domain Creation) die Option Zu Simulation hinzufügen (Add to Simulation) aus.
2. Klicken Sie auf , um eine Fluiddomäne zu erzeugen. CYCLONE_4_FLUID_1.PRT wird im Modellbaum und CYCLONE_4_FLUID_1:Body 1 wird unter Domänen (Domains) hinzugefügt.
Die Randbedingungen BC_00001 und BC_00002 werden automatisch erzeugt und werden im Flow Analysis Baum unter Randbedingungen (Boundary Conditions) > Allgemeine Randbedingungen (General Boundaries) angezeigt. CYCLONE_4_1_FLUID wird im Flow Analysis Baum unter Randbedingungen (Boundary Conditions) > Allgemeine Randbedingungen (General Boundaries) > Standard (Default) angezeigt.
3. Klicken Sie mit der rechten Maustaste auf BC_00001 und wählen Sie Umbenennen (Rename) aus.
4. Geben Sie in das Feld Neuer Name (New name) Outlet ein.
5. Klicken Sie mit der rechten Maustaste auf BC_00002 und wählen Sie Umbenennen (Rename) aus.
6. Geben Sie im Feld Neuer Name (New name) Inlet ein und klicken Sie auf OK (OK).
