Beispiel: Externe Geometrie entfernen
Wenn Sie eine Fluiddomäne für ein Modell erzeugen und hierfür eine beliebige Methode außer dem KE Einschlussvolumen (Enclosure Volume) verwenden, können Sie eine Studie ausführen, für welche die in der Fluiddomäne liegende Geometrie aus der Fluiddomäne ausgeschnitten werden kann, wenn die Studie ausgeführt wird. Dies ist eine boolesche Subtraktion auf Löserebene.
Das folgende Beispiel zeigt ein zusammengefügtes Rohr mit zwei Einlässen und einem Auslass. Die Fluiddomäne ist das innere Volumen des Rohrs und umschließt einen Ventilmechanismus. Sie können das Flussverhalten mit und ohne Ventil beobachten sowie das Flussverhalten bei unterschiedlich ausgerichtetem Ventil, ohne jedes Mal eine neue Fluiddomäne erstellen zu müssen.
1. Fluiddomäne (der grüne Umriss gibt die Ausdehnung der Domäne an) 2. Einlass 1 3. Einlass 2 4. Auslass 5. Von Fluiddomäne umschlossenes Ventil |
1. In Fluiddomäne eingeschlossener Ventilmechanismus |
Wählen Sie die Fluiddomäne im Simulationsbaum aus, um die Flussergebnisse mit oder ohne Ventilgeometrie anzuzeigen. Klicken Sie mit der rechten Maustaste und aktivieren bzw. deaktivieren Sie das Kontrollkästchen Interne Geometrie entfernen (Remove Internal Geometry). Standardmäßig ist das Kontrollkästchen deaktiviert und die Ventilgeometrie wird nicht von der Fluiddomäne subtrahiert.
Ergebnisse bei deaktiviertem Kontrollkästchen Interne Geometrie entfernen (Remove Internal Geometry)
|

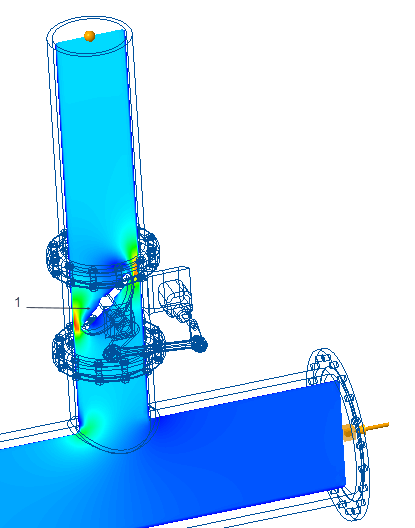

Ergebnisse bei aktiviertem Kontrollkästchen Interne Geometrie entfernen (Remove Internal Geometry)
|
1. In diesem Fall wird das Ventilvolumen nicht aus der Fluiddomäne ausgeschnitten. |
1. In diesem Fall wird das Ventilvolumen aus der Fluiddomäne ausgeschnitten (boolesche Subtraktion). |
