Problem der Modalanalyse mit Vorspannung
Dieses Kapitel enthält ein Problem der Modalanalyse mit Vorspannung. Bei einer Modalanalyse mit Vorspannung berechnet Creo Simulate die natürliche Frequenz und Modenformen Ihres Modells. Creo Simulate berechnet zudem automatisch alle vordefinierten Messgrößen. Diese Liste der Messgrößen variiert je nach dem Analysetyp.
mvsp001: Modalanalyse mit Vorspannung einer gedehnten kreisförmigen Membran
|
Analysetyp:
|
Modalanalyse mit Vorspannung
|
|
Modelltyp:
|
3D
|
|
Vergleich:
|
ANSYS
|
|
Hintergrundinformation:
|
Timoshenko, S. und Young, D.H. Vibration Problems in Engineering, 3. Ausgabe. D. Van Nostrand Co., Inc., New York, 1955.
|
|
Beschreibung:
|

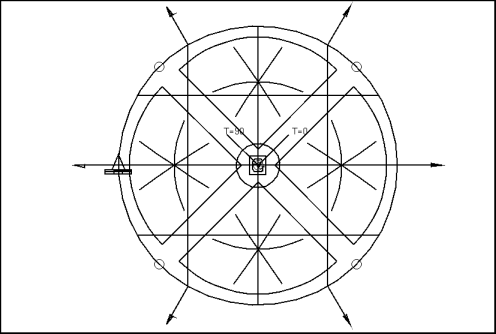

Bestimmen Sie die ersten drei radialsymmetrischen, außerhalb der Ebene befindlichen Eigenfrequenzen einer kreisförmigen Membran. Verwenden Sie die Steifigkeitswerte einer statischen Analyse, bei der die Membran radial belastet wird. Die Kanten sind gelenkig gelagert.
|
Spezifikationen
Art des Elements: | Platte | |
Einheiten: | IPS | |
Bemaßungen: | Radius: 15 Dicke: 0.01 | |
Materialeigenschaften: | Massendichte: 0.00073 Massenspezifische Materialkosten: 0 Elastizitätsmodul: 3e7 | Querkontraktionszahl: 0.3 Wärmeausdehnung: 0 Leitfähigkeit: 0 |
Randbedingungen: | Kante gelenkig gelagert | |
Lasten: | radiale Last 100 lb/in | |
Vergleich der Ergebnisdaten
Theorie | ANSYS | % Differenz | Struktur | % Differenz | |
|---|---|---|---|---|---|
Modus 1 | 94.406 | 94.471 | 0.07 % | 94.442 | 0.03 % |
Modus 6 | 216.77 | 217.38 | 0.28 % | 216.99 | 0.101% |
Modus 15 | 339.85 | 342.98 | 0.92 % | 341.11 | 0.37% |
Konvergenz %: 1 % Frequenz | Max P: 8 | Anz. Gleichungen: 994 | |||
 | Die Ergebnisse beziehen sich nur auf radialsymmetrische Modi (Modi 1, 6 und 15 der Lösung). Diese Modi gelten außerhalb der Ebene. Sie werden in der Profilansicht angezeigt. |
