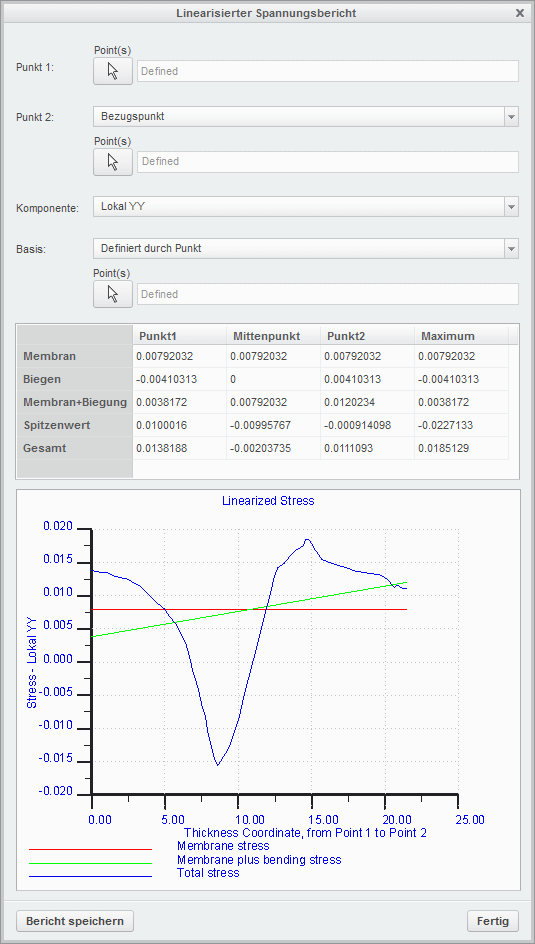

Linearisierte Spannungsergebnisse sind die Membran-, Biege-, Spitzen- und Gesamtspannung entlang eines geradlinigen Pfads, in der Regel durch die Dicke des Teiles. Linearisierte Spannungen sind für das Verständnis des Verhaltens von dünnen Teilen wie Druckbehältern, Stutzen, Wärmetauschern und Rohren hilfreich. Beispiel für einen Bericht:

Um linearisierte Spannungen berechnen zu können, müssen Sie zunächst mithilfe von zwei Punkten einen geradlinigen Pfad definieren – das Linearisierungssegment, das die Dicke des Teiles darstellt. Der geradlinige Pfad muss vollständig im Modell oder den Elementberandungen enthalten sein. Sie können die Spannungsergebnisse für eine ausgewählte Komponente am definierten Pfad auswerten.

Die linearisierten Spannungswerte werden in Bezug auf ein lokales Koordinatensystem – die Linearisierungsbasis – berechnet und gemeldet.

Die Spannungswerte im Bericht werden in den im Dialogfenster Ergebnisfensterdefinition (Result Window Definition) ausgewählten Einheiten angegeben. Die Positionskoordinaten werden in den Längeneinheiten des Haupt-Einheitensystems angegeben.

Weitere Informationen dazu, wie Creo Simulate diese Werte berechnet, finden Sie unter Linearisierte Spannungswerte berechnen.
