Richtlinien für zugeordnete Vernetzung
Beim Erzeugen eines zugeordneten Netzes sollten Sie folgende Richtlinien beachten:
• Netzbereiche werden in einem Schleifenmodus erzeugt. Wenn Sie Kanten als Referenzen auswählen, werden die beiden Endpunkte der Kanten im Kollektor für Referenzen angezeigt. Wenn Sie eine Fläche als Referenz auswählen, werden die vier Eckpunkte im Kollektor für Referenzen angezeigt.
• Nur zugeordnete Netzsteuerungen, die auf der obersten Baugruppenebene erzeugt werden, beeinflussen das Netz. In Unterkomponenten erzeugte zugeordnete Netzsteuerungen werden ignoriert.
• Wenn das Volumen schalenkomprimiert ist, wird eine zugeordnete Netzsteuerung ignoriert.
• Da das Netz für Referenzen für zyklische Symmetrie kompatibel sein muss und zugeordnete Netzbereiche eine feste Anzahl von Unterteilungen haben, werden Netzbereiche, die auf den Referenzen für zyklische Symmetrie erzeugt werden, ignoriert.
• Eine Netzbereichsoperation kann zum Verschmelzen von vorhandenen Kantensätzen führen. Der verschmolzene Kantensatz erbt die Anzahl der Unterteilungen der zu verschmelzenden Kantensätze, wenn diese die gleiche Anzahl Unterteilungen aufweisen; andernfalls hat er die Standardunterteilung. In diesem Fall werden die übrig gebliebenen Kantensätze weiterhin im Kollektor der Kantensätze angezeigt. Diese übrig gebliebenen untergeordneten Kantensätze erben die Anzahl der Unterteilungen des ursprünglichen Kantensatzes.
• Im nativen Modus gelten für Elemente, die in zugeordneten Netzbereichen generiert wurden, dieselben Grenzwerte für Kanten, Seitenflächenwinkel und Krümmung, die alle Elemente erfüllen müssen. Es gibt keine Beschränkung für die Krümmung von Kanten und Flächen des zugeordneten Netzbereichs, aber der Bereich muss genügend Unterteilungen aufweisen, damit die Elementkanten und -flächen die Krümmungsgrenzwerte erfüllen können. Dies wird nur beim Generieren des Netzes überprüft, nicht beim Definieren des Netzbereichs.
• Wenn zugeordnete Netzsteuerungen sich mit anderen Netzsteuerungen überlappen, haben die zugeordneten Netzsteuerungen Vorrang vor den anderen Netzsteuerungen. Allerdings sind die anderen Netzsteuerungen in den Bereichen des Modells, für die sie gelten, weiterhin aktiv. Außerdem können Elemente in einem zugeordneten Netz, die eine Referenz einer Netzsteuerung vom Typ Isolieren für Ausschluss (Isolate for Exclusion) berühren, bei einer Analyse ausgeschlossen. Die Netzsteuerung vom Typ Isolieren für Ausschluss (Isolate for Exclusion) hat jedoch keinen Einfluss auf ihre Größe und Form.

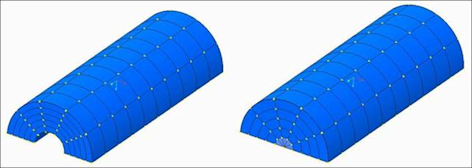

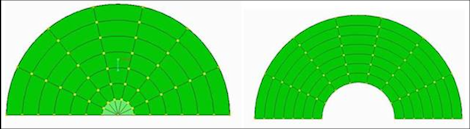

• Eine halbkreisförmige Fläche ist ein Sonderfall Fall einer Dreiecks- oder Vierecksfläche, wenn eine ringförmige Bohrung vorhanden ist. Sie können nur vierseitige und dreieckige Netzbereiche auf halbkreisförmigen Flächenbereichen und zylindrischen Volumenbereichen erzeugen, wie unten dargestellt:
• Wenn Sie einen zugeordneten vierseitigen Netzbereich auf einer Berandungsfläche eines Volumens erzeugen, das mit einem unstrukturierten Netz vernetzt ist, wird das resultierende erzeugte Berandungsnetz entsprechend der zugeordneten Netzsteuerung vernetzt, während der Rest der Berandung und des Volumens ein unstrukturiertes Netz ist. Die zugeordnete Netzsteuerung erzeugt nur Dreiecke. Jedes der Vierecke, die durch zugeordnete Netze erstellt werden, wird in zwei Dreiecke getrennt. Der Vernetzer darf keine weiteren Punkte zu der vernetzten zugeordneten Fläche hinzuzufügen, sodass das resultierende Netz auf der Berandungsfläche bleibt, wie durch die Steuerung vorgegeben.Wenn eine Schale auf der Fläche mit der zugeordnete Netzsteuerung ist, werden dreieckige Schalenelemente erzeugt.
• Bei Baugruppenmodellen müssen alle Elementknoten aus einem Netzbereich mit übereinstimmenden Elementknoten eines benachbarten Netzbereichs zusammenfallen und zusammengeführt werden. Die Kanten aus einem zugeordneten Bereich müssen mit den entsprechenden Kanten des anderen zugeordneten Netzbereichs übereinstimmen und zusammenfallen.

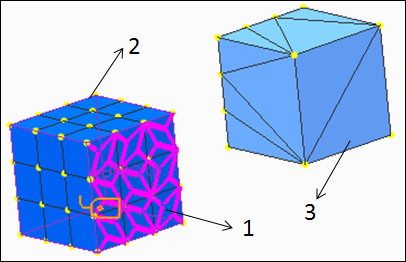

Im nativen Modus erzeugt AutoGEM ein unstrukturiertes Netz in allen Bereichen des Modells, die keinen zugeordneten Netzbereich haben. Der Umriss der zugeordneten Netzbereiche auf der Berandung des Volumens, das mit einem unstrukturierten Netz vernetzt werden soll, wird beibehalten. Die Dreiecke auf dem Umriss der zugeordneten Netzbereiche stimmen genau mit dreieckigen Flächen von Tetraedern des unstrukturierten Netzes überein. Die Vierecke im strukturierten Netz werden mit einer automatischen Dreieck-Viereck-Verknüpfung mit zwei dreieckigen Flächen von Tetraedern im unstrukturierten Netz in Übereinstimmung gebracht. Die Explosionsansicht eines Modells, das sowohl zugeordnete Netzbereiche als auch unstrukturierte Netzbereiche enthält, wird in der folgenden Abbildung dargestellt:
1. Vierecke auf dem Umriss eines zugeordneten Netzbereichs
2. Komponente mit zugeordnetem strukturiertem Netz
3. Komponente mit unstrukturiertem Netz

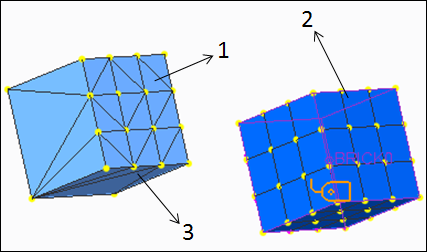

1. dreieckige Flächen von Tetraedern auf dem unstrukturierten Netz
2. Komponente mit zugeordnetem strukturiertem Netz
3. Komponente mit unstrukturiertem Netz
• FEM-Netzbereiche können nur auf Sammelflächen erzeugt werden.
• Wenn Sie einen zugeordneten Netzbereich in einem 2D-Modell erzeugen, stellen Sie sicher, dass die primäre Fläche, die für das zugeordnete Netz verwendet wird, in der XY-Ebene des referenzierten Koordinatensystems liegt. Die Fläche muss außerdem Bestandteil des 2D-Modells sein.
Im folgenden Beispiel können Sie nur für Fläche 1 einen zugeordneten Netzbereich erzeugen, da sie in der XY-Ebene liegt.
1. Fläche in der XY-Ebene
2. Fläche außerhalb der XY-Ebene
3. Fläche außerhalb der XY-Ebene
