Beim Erzeugen einer Stoßnaht in Creo Simulate ist das Kontrollkästchen Angrenzende Flächen verlängern (Extend Adjacent Surfaces) standardmäßig nicht aktiviert.

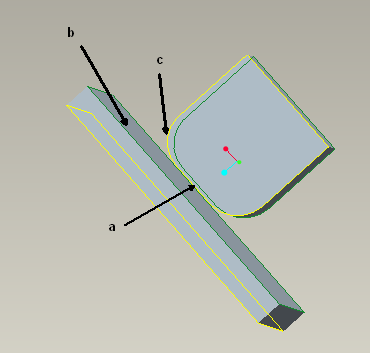

Betrachten Sie das in der folgenden Abbildung dargestellte Schalenpaarmodell.

Erzeugen Sie eine Stoßnaht zwischen Fläche a und Fläche b. Aktivieren Sie das Kontrollkästchen Angrenzende Flächen verlängern (Extend Adjacent Surfaces) nicht.

Beim Vernetzen des Modells wird das komprimierte Modell wie in der folgenden Abbildung dargestellt angezeigt.

Wenn Sie das Kontrollkästchen Angrenzende Flächen verlängern (Extend Adjacent Surfaces) aktivieren, schlägt die Vernetzung fehl, weil die verlängerten Nachbarflächen von Fläche a die Zielfläche b auf der anderen Seite der Schweißnaht nicht schneiden.

Erzeugen Sie eine weitere Schweißnaht zwischen Fläche c und Fläche b. Aktivieren Sie das Kontrollkästchen Angrenzende Flächen verlängern (Extend Adjacent Surfaces). Nach der Vernetzung wird das komprimierte Modell wie in der folgenden Abbildung dargestellt angezeigt.

Im Falle dieser Stoßnaht schlägt die Komprimierung fehl, wenn Sie das Kontrollkästchen Angrenzende Flächen verlängern (Extend Adjacent Surfaces) deaktivieren.
