Im Idealfall ist der Flächennormalenvektor an jedem Bezugsziel nahezu parallel zu der Normalen, die mit der Bezugsebene verknüpft ist. Da dieser Winkel fast 90 Grad beträgt, ist die Bezugsebene instabil und hat schlechte Wiederholbarkeit. Der TGT_NormAngle-Wert (in den Systemanwendungsoptionen definiert) gibt den maximal zulässigen Winkel zwischen dem Flächennormalenvektor an den Zielpunkten und dem Normalenvektor der Bezugsebene an. Diese Meldung wird angezeigt, wenn der Winkel diesen Wert überschreitet.

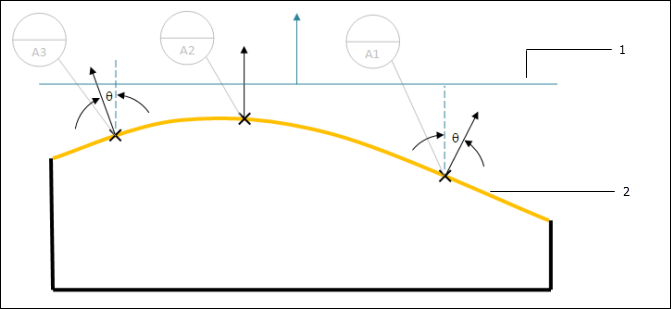

Das Beispiel unten zeigt ein Teil mit 3 Bezugszielpunkten und den Flächennormalenvektor an jedem Punkt. Die blaue Ebene stellt die Bezugsebene dar, die durch die Bezugszielpunkte festgelegt ist.

Um dieses Problem zu beheben, sollten Sie die Ziele im Konstruktionsmodell so ändern, dass die Flächennormalen an den Zielen nahezu parallel zu dem Normalenvektor der Bezugsebene sind.
