Einschränkungen
Einführung
GD&T Advisor ist eine Anwendung, die zusammen mit Creo verwendet wird, um die Bemaßungen und Toleranzen für ein Teil richtig zu definieren. Die intelligente Form- und Lagetoleranzfilterung wurde entwickelt, um Benutzer basierend auf dem ausgewählten Toleranzstandard anzuweisen und zu unterstützen.
Dieses Dokument beschreibt die bedeutendsten Einschränkungen dieser Version von GD&T Advisor. In einigen Fällen sind diese Einschränkungen ggf. auf die Creo Funktionen zurückzuführen. Beachten Sie, dass Form- und Lagetoleranzen ein sehr umfassendes Thema darstellen, sodass weitere Einschränkungen bestehen können, die hier nicht beschrieben werden.
Durch das Verständnis der Einschränkungen der Anwendung können nicht unterstützte Aktionen vermieden werden. Es ist wichtig zu verstehen, dass GD&T Advisor ein Tool ist, mit dem Anmerkungen zu Form- und Lagetoleranzen in Creo schnell, problemlos und ordnungsgemäß (entsprechend dem ausgewählten Toleranzstandard) erzeugt werden können. Bei einigen Teilen können Sie mit GD&T Advisor die meisten, jedoch nicht alle, erforderlichen Anmerkungen erzeugen. Die übrigen Anmerkungen können häufig mithilfe nativer Creo Funktionen erzeugt werden.

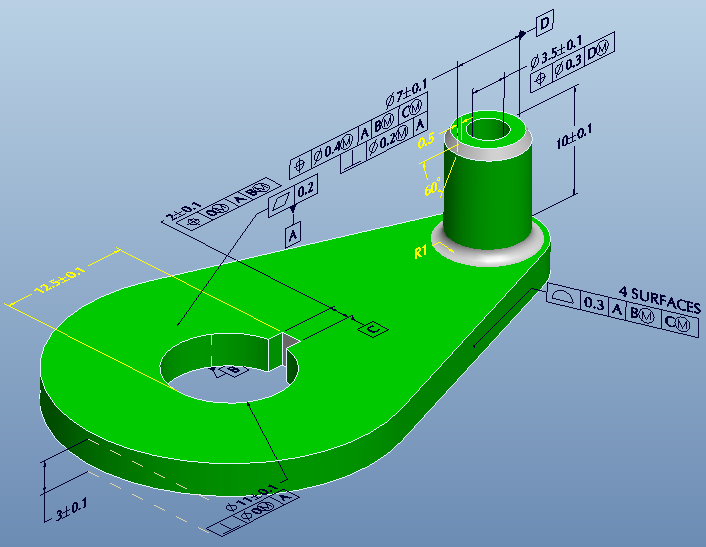

Die folgende Abbildung zeigt ein Teil, in dem alle Bemaßungen und geometrischen Toleranzen vollständig definiert wurden. Die Anmerkungen in Schwarz wurden in GD&T Advisor definiert. Aufgrund einiger Einschränkungen in GD&T Advisor (wie in diesem Dokument beschrieben) gibt es einige KEs und Bemaßungen, die derzeit nicht vollständig unterstützt werden. Diese verbleibenden Anmerkungen wurden mithilfe nativer Creo Funktionen erzeugt (gelb dargestellt). Die einzige Einschränkung bei der Verwendung zusätzlicher Creo Anmerkungen besteht darin, dass diese Anwendungen nicht korrekt ausgewertet werden können und bei der Ermittlung des Beschränkungsstatus der Flächen nicht berücksichtigt werden.
Beachten Sie, dass viele dieser Einschränkungen in künftigen Versionen der Software behoben werden.
Geometrische Toleranzen auf Baugruppenebene
GD&T Advisor kann nur mit einzelnen Teilen verwendet werden. Bemaßungen und Toleranzen von Baugruppen werden nicht unterstützt.
Zu CAD-Bemaßungen zuordnen
GD&T Advisor hilft Ihnen bei der ordnungsgemäßen Definition von Form- und Lagetoleranzen und bei der Zuordnung von Bemaßungen für jedes Teile-KE und erzeugt anschließend native Creo Anmerkungen. GD&T Advisor bietet Tools für die Visualisierung der Vollständigkeit von Bemaßungen und Toleranzen. Die Anwendung wertet auch die Konformität mit den Regeln des ausgewählten Toleranzstandards und bewährten Verfahrensweisen aus und gibt Feedback in Form von Informations-, Warn- und Fehlermeldungen.
Generell müssen Bemaßungen in Creo erzeugt werden. In einigen Fällen können diese Bemaßungen GD&T Advisor KEs zugeordnet werden. In diesem Fall werden sie in der Visualisierung und Auswertung des Schemas berücksichtigt. In anderen Fällen, u.a. bei Versatzwinkelbemaßungen, können diese nicht GD&T Advisor KEs zugeordnet werden, sie werden jedoch als Teil des fertigen Bemaßungsschemas angezeigt.
Größenbemaßungen
Alle Größenbemaßungen müssen im CAD-Modell definiert werden (entweder als parametrische oder Anmerkungsbemaßungen). In GD&T Advisor wird die Zuordnung von Größenbemaßungen eines KE zum zugehörigen Größen-KE unterstützt. In einigen Fällen gehören die Größenbemaßungen zum KE (z.B. Bohrung, konische Bramme usw.). Allerdings gibt es auch ggf. eine Größenbemaßung zwischen gegenüberliegenden Elementen auf separaten KEs. Die folgende Tabelle zeigt mögliche Kombinationen von KEs für die Definition einer Größenbemaßung. Die Werte in den einzelnen Zellen der Tabelle geben an, ob GD&T Advisor das Anwenden einer Größenbemaßung zwischen diesem Paar von KEs unterstützt.
| Referenz (Reference) |
---|
Quelle (Source) | Ebene | Zylinder | Kugel |
---|
Ebene | Ja | Nein | Nein |
Zylinder | Nein | Nein* | Nein |
Kugel | Nein | Nein | Nein |
In der vorangegangenen Tabelle für die Quellen Ebene und Zylinder geben die Ebenen- und Zylinderreferenzen allgemeine Bedingungen an.
*Notiz: Länge der Führungsbohrung wird unterstützt
Die folgenden Beispiele zeigen Größenbemaßungen, die in GD&T Advisor nicht zu KEs zugeordnet werden können.
Beispiel: Planare Fläche zu einem gegenüberliegenden Element auf einer Bohrung
Beispiel: Kugelfläche zu einer gegenüberliegenden planaren Fläche
Wie bereits erwähnt, werden alle Bemaßungen im CAD-System definiert, sodass die einzige Einschränkung darin besteht, dass GD&T Advisor das KE nicht den in diesen Beispielen dargestellten Bemaßungen zuordnen kann. Die Bemaßung kann weiterhin Teil des fertigen Bemaßungsschemas für das Teil sein, diese Bemaßungen können jedoch nicht von GD&T Advisor ausgewertet werden.
| Achtung: Nicht validierte Anmerkungen sind möglicherweise nicht mit der angegebenen Toleranznorm kompatibel oder können zu Konflikten mit Bemaßungen oder geometrischen Toleranzen führen, die in GD&T Advisor definiert wurden. |
Versatzbemaßungen
Die folgende Tabelle zeigt mögliche Kombinationen von KEs für die Definition einer Versatzbemaßung. Die Werte in den einzelnen Zellen der Tabelle geben an, ob GD&T Advisor das Anwenden einer Versatzbemaßung zwischen diesem Paar von KEs unterstützt.
| Referenz (Reference) |
---|
Quelle (Source) | Ebene | Zylinderachse | Kugelmitte |
---|
Ebene | Ja | Nein | Nein |
Zylinderachse | Nein | Nein | Nein |
Kugelmitte | Nein | Nein | Nein |
In der vorangegangenen Tabelle für die Quelle Ebene gibt die Ebenenreferenz eine allgemeine Bedingung an.
Beachten Sie, dass laut Toleranzstandards generell davon abgeraten wird, Versatzbemaßungen zum Positionieren kritischer KEs zu verwenden.
Senkbohrungstiefe
Es ist gängige Praxis, die Tiefe einer Senkbohrung wie in der nachfolgenden Abbildung dargestellt zu definieren. Dieses Schema wird jedoch nicht in GD&T Advisor unterstützt.
Bemaßungen in Schnittpunkten
Das hier dargestellte Bemaßungsschema kann in Creo definiert werden, wird jedoch in GD&T Advisor nicht unterstützt.
Winkelbemaßungen
Winkelbemaßungen wie die unten dargestellten können im fertigen Bemaßungsschema eingeschlossen sein, sie können jedoch nicht von GD&T Advisor ausgewertet werden.
Größenbemaßungen in Konstruktionskreisen
Bemaßungen in Konstruktionsgeometrie, wie die hier dargestellte Durchmesserbemaßung, werden in GD&T Advisor nicht unterstützt.
Topologische Beschränkungen
Größe einer kegeligen Welle gesteuert durch den Wellendurchmesser
Sie können keine kegelige Welle definieren, deren Kaliberdurchmesser durch den Durchmesser eines benachbarten Wellen-KE in GD&T Advisor gesteuert wird.
Tangentiale Flächen
Größe und Position von Kugel- oder zylindrischen Flächen sind manchmal durch die KE-Topologie impliziert, diese Bedingungen werden jedoch nicht in GD&T Advisor unterstützt.
Beispiel: Zylindrische Fläche, die tangential zu einer Platte oder einer Nut ist
Beispiel: Kugelfläche, die tangential zur Welle ist
Nicht unterstützte KE-Typen
Die folgenden KE-Typen werden in dieser Version von GD&T Advisor nicht unterstützt:
• Ringfläche: Kann durch ein gedrehtes Flächen-KE dargestellt werden, es gibt jedoch Einschränkungen für die unterstützten Bemaßungsschemata (Durchmesser- oder Radiusbemaßungen nicht unterstützt).
• Rohr: Dieser KE-Typ ist erforderlich, um die Wanddickenbemaßung zwischen koaxialen zylindrischen Flächen darzustellen.
• Rundung
• Fase
Sie können native Creo Funktionen verwenden, um die Bemaßungen und Toleranzen für diese KE-Typen zu definieren, diese Beschränkungen können jedoch nicht in GD&T Advisor ausgewertet werden.
Einschränkungen der geometrischen Toleranz
Direktionale geometrische Toleranzen
In GD&T Advisor werden keine geometrischen Toleranzen unterstützt, die eine Richtungsspezifikation benötigen, beispielsweise Geradheit für eine planare Fläche, da es keine praktische Möglichkeit zum Festlegen der Richtung gibt.
Bidirektionale Positionstoleranzen
Bidirektionale Positionstoleranzen werden in GD&T Advisor nicht für ein Bohrungs- oder Wellen-KE unterstützt.
Formtoleranzen pro Einheit
In GD&T Advisor wird Folgendes nicht unterstützt:
• Ebenheit/Bereich
• Geradheit/Länge
Diese können jedoch mithilfe nativer Creo Funktionen definiert werden.
Basisbemaßungen
Entsprechend ASME Y14.41 und ISO 16792 können Basisbemaßungen des Modells durch Abfragen des Modells abgerufen werden. Daher ist es generell nicht erforderlich, Basisbemaßungen anzuzeigen.
• GD&T Advisor unterstützt nur erforderliche Basisbemaßungen (z.B. Versatzbemaßung, die einer Kalibergröße eines konischen KE zugeordnet ist).
• GD&T Advisor unterstützt keine "optionalen" einfachen Bemaßungen (z.B. Suche nach Bemaßungen eines KE), obwohl diese mit nativer Creo Funktionalität angezeigt werden können.
Bezüge
In GD&T Advisor wird Folgendes nicht unterstützt:
• PNT-Bezugs-KEs (z.B. Kugel oder Muffe).
• Allgemeine Bezüge, die drei Bezugs-KEs referenzieren (z.B. A-B-C).
Auch nicht unterstützt
• Kontrollierter Radius
• Bogenlängen-Bemaßung
• Durchschnittlicher Durchmesser
• Lauf, der auf einen begrenzten Bereich einer Fläche angewendet ist.
• Ordinatenbemaßung
Verschiedenes
Muster von Multi-Flächen-KEs
GD&T Advisor unterstützt keine Methode zum effektiven Definieren des Schemas für ein unregelmäßiges Größen-KE wie ein sechseckiges KE oder ein Muster von sechseckigen KEs.
Vereinfachte Darstellungen
GD&T Advisor funktioniert nur mit der Master-Darstellung. Die Anwendung funktioniert nicht mit vereinfachten Darstellungen.
Familientabellenteile
GD&T Advisor unterstützt keine Anmerkungen für mehrere Varianten eines Familientabellenteils. Um Probleme mit Datenfehlern zu vermeiden, kann GD&T Advisor nur für eine einzelne Variante eines Familientabellenteils verwendet werden.
So geben Sie einen alternativen Speicherort oder Pfad für die GD&T Advisor Optionsdatei "AppOptions.xml" an
GD&T Advisor liest die GD&T Advisor Datei "AppOptions.xml" während des Anwendungsstarts. Daher wird empfohlen, den Pfad zu der XML-Datei in der Konfigurationsdatei gdt_advisor_app_options_file festzulegen, bevor Sie GD&T Advisor starten.
Wenn Sie den Speicherort der XML-Datei während der Sitzung festlegen oder ändern, führt dies nicht zu dem erwarteten Ergebnis.
