Style : courbes à faible degré
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : cliquez sur
Style (Style) >
Courbe (Curve) ou sur
Modifier courbe (Curve Edit) >
Points de contrôle (Control Points).
Style (Style) > Courbe (Curve) ou sur Modifier courbe (Curve Edit) > Points de contrôle (Control Points).Vidéos
Description

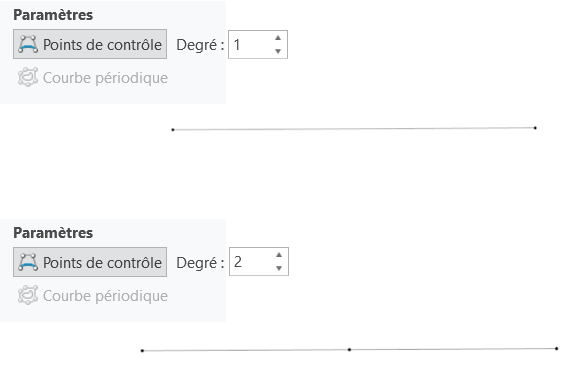

Vous pouvez à présent créer des courbes de degré 1 ou 2 en mode Point de contrôle (Control Point). Cela donne une courbe plus naturelle sans inflexion en mode Point de contrôle (Control Point).
Une courbe de degré 1 ne peut posséder que deux points de contrôle. Une courbe de degré 2 peut comporter un maximum de trois points de contrôle.
Ces degrés minimaux autorisés dépendent de la liaison de courbe. La valeur par défaut reste le degré 3, mais vous pouvez la réduire à 2 ou 1.
Avantages
Amélioration des courbes dans Style (Style) et meilleur contrôle sur les courbes à faible degré.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Les courbes de degré 2 ou 1 ne peuvent être créées qu'en mode Point de contrôle (Control Point). Si une courbe de degré 2 ou 1 est convertie en mode Interpolation (Interpolation), le degré passe automatiquement au degré 3. En outre, la tangence de la courbe passe de Naturel à faible degré en mode Point de contrôle (Control Point) à Libre au 3e degré en mode Interpolation (Interpolation). |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
