Ajustement des courbes composites qui s'auto-intersectent en mode Esquisse
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : Cliquez sur > .
Description
Dans Creo 11.0, vous pouvez désormais ajuster des courbes composites qui s'auto-intersectent en mode Esquisse. Vous disposez ainsi de davantage de flexibilité pour modifier une courbe composite créée à l'aide de l'outil Projection (Project) ou de l'outil Décalage (Offset). Auparavant, les courbes composites qui s'auto-intersectaient ne pouvaient pas être ajustées.

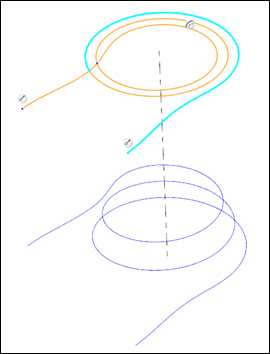

Par exemple, dans l'illustration ci-dessous, la courbe supérieure, créée par projection de la courbe inférieure, s'auto-intersecte. Une telle courbe peut désormais être ajustée en utilisant un point d'auto-intersection pour déterminer le segment à ajuster.
Avantages
Davantage de souplesse dans l'ajustement des courbes composites qui s'auto-intersectent, pour une productivité accrue.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | L'esquisse doit avoir été créée dans Creo 11.0 |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
