Création de tables dans une définition basée sur un modèle
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : cliquez sur > .
Vidéos
Description
Cette amélioration prend en charge la création de tables simples dans une définition basée sur un modèle (MBD).
Vous pouvez désormais créer des tables en mode MBD qui peuvent être placées sur n'importe quel plan d'annotation ou définies à plat sur l'écran. Les tables peuvent être affectées à des états combinés comme d'autres annotations prises en charge.
Vous pouvez créer une table en mode MBD à l'aide des méthodes suivantes :

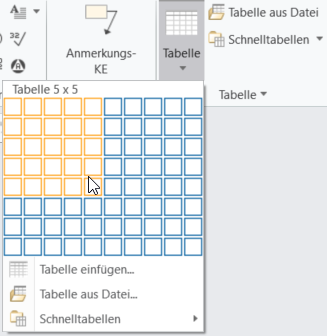

• Utilisez la grille de table ou la commande Insérer table (Insert Table) : sélectionnez le nombre souhaité de lignes et de colonnes lors de la création d'une table vide.
• Récupérez une table à partir d'un fichier existant : récupérez des tables prédéfinies à partir de formats de fichier pris en charge tels que des fichiers *.CSV, *.XLSX (feuille de calcul Excel) ou *.tbl.

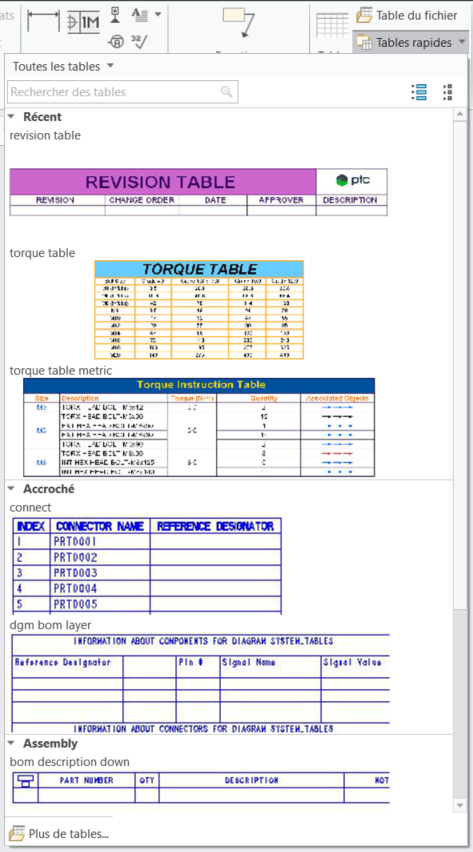

• Insérez une table à partir de la galerie Tables rapides (Quick Tables) : dans la galerie, vous pouvez visualiser des tables définies par le système et des tables définies par l'utilisateur. Recherchez et identifiez la table appropriée à placer dans le modèle.
Lorsqu'une table est sélectionnée à l'aide de l'une des options ci-dessus, elle est associée au curseur. Vous pouvez ensuite choisir la position de placement voulue pour la table dans le modèle MBD.
Avantages
Les tables en mode MBD permettent d'ajouter et d'organiser aisément et rapidement les données d'ingénierie sous forme de table.
Informations supplémentaires
Conseils : | Le chemin d'accès par défaut à partir duquel les tables utilisateur sont récupérées peut être défini avec l'option config.pro pro_table_dir. |
Limites : | Actuellement, Creo ne prend pas en charge les tables avec régions de répétition. Lorsque vous positionnez une table comportant des régions de répétition, un message s'affiche dans MBD et la table est positionnée sous la forme d'une table simple. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
