Amélioration GD&T Advisor : légendes de trous simplifiées combinées pour les modèles ISO
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : N/A
Vidéos
Description
La norme ISO GPS prend en charge les schémas de cotation complets et simplifiés pour les légendes de trou dans les trous multi-éléments (par exemple, lamage, fraisurage ou filetage). GD&T Advisor prend désormais en charge le schéma simplifié des modèles ISO (déjà pris en charge pour les modèles ASME).
La légende de trou simplifiée combinée est activée à l'aide d'une nouvelle balise XML Combined_ISO_hole_notes définie sur YES dans le fichier d'options de l'application GDTAAppOptions.xml.
A l'aide de cette option, les utilisateurs ISO peuvent spécifier des légendes pour leurs fonctions de trou tout en s'assurant que les différentes spécifications sont affichées comme combinées.

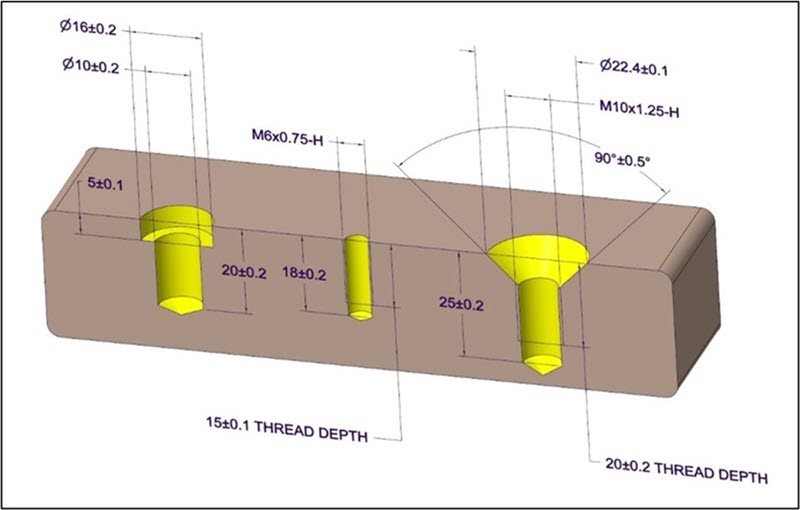

Combined_ISO_hole_notes = No

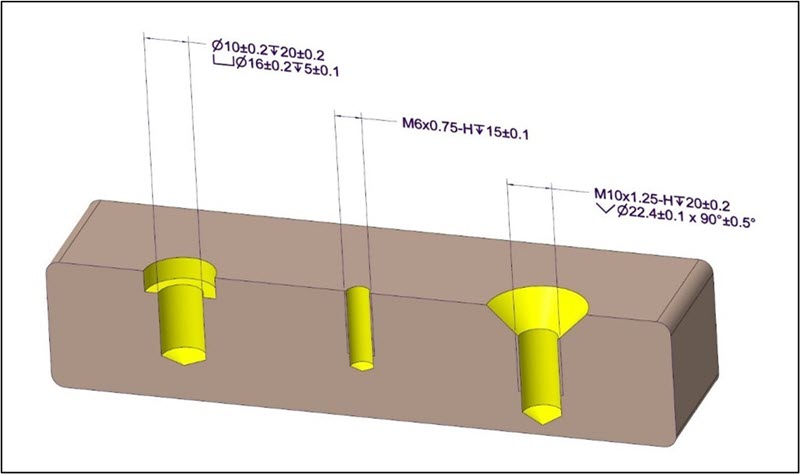

Combined_ISO_hole_notes = Yes
Avantages
Meilleure lisibilité des légendes de trou, réduction de l'encombrement des annotations dans le modèle de définition basée sur un modèle et amélioration de la conformité aux normes ISO.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Les modèles hérités avec des légendes de trou existantes continuent d'afficher le schéma de cotation complet si la nouvelle option XML Combined_ISO_hole_notes est définie sur NO. Lorsque cette option est définie sur YES, GD&T Advisor met à jour les schémas des légendes de trou lors de sa vérification. |
