Amélioration d'EZ Tolerance Analysis : prise en charge des fonctions de taille dépouillées
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : N/A
Vidéos
Description
Les fonctions dépouillées telles que les plaques, les rainures, les trous et les arbres dépouillés peuvent désormais être définies dans le cadre d'une chaîne de tolérances dans EZ Tolerance Analysis.
Seules les fonctions dépouillées dont l'angle de dépouille est inférieur au seuil sont incluses dans la définition de la chaîne. Le seuil par défaut est de 5 degrés. Cette valeur peut être ajustée dans le fichier d'options EZTAAppOptions.xml.

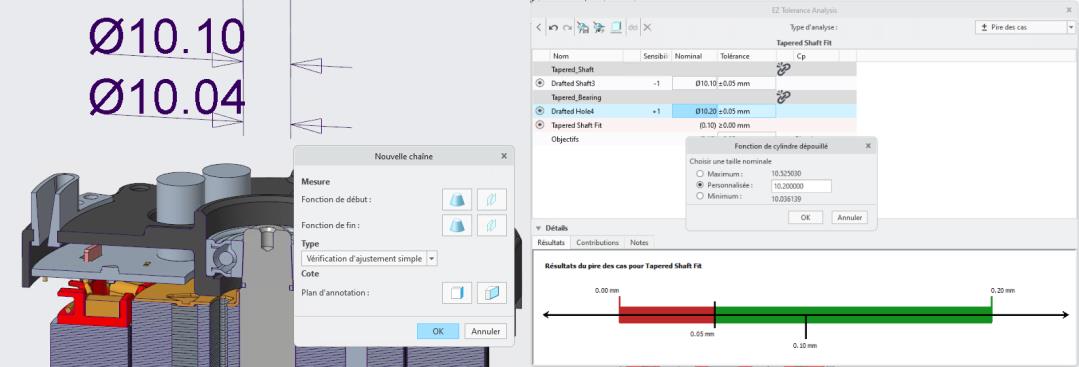

Les images suivantes illustrent les fonctions dépouillées ajoutées lors de la création de la chaîne, en illustrant leur apparence dans la table des chaînes.
Avantages
Cette amélioration accroît la flexibilité lors de la définition de chaînes de tolérances 1D.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
