Etudes structurelles en régime transitoire dans Creo Ansys Simulation
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : pour une étude structurelle active, sélectionnez > > .
Vidéos
Description
Vous pouvez désormais exécuter des analyses structurelles en régime transitoire dans Creo Ansys Simulation pour étudier la réponse dynamique d'une structure lorsqu'une charge variant dans le temps lui est appliquée. Vous pouvez définir des charges pour les études en régime transitoire en tant que fonction du temps à l'aide d'une fonction de table, puis étudier les effets de ces charges sur les déplacements, déformations et contraintes résultants dans le modèle. Les restrictions peuvent également être définies en tant que fonction du temps.
Les options de configuration de simulation supplémentaires suivantes sont disponibles :
• Initial Velocity
• Amortissement
• Durée de l'étape
• Sous-étape basée sur le temps

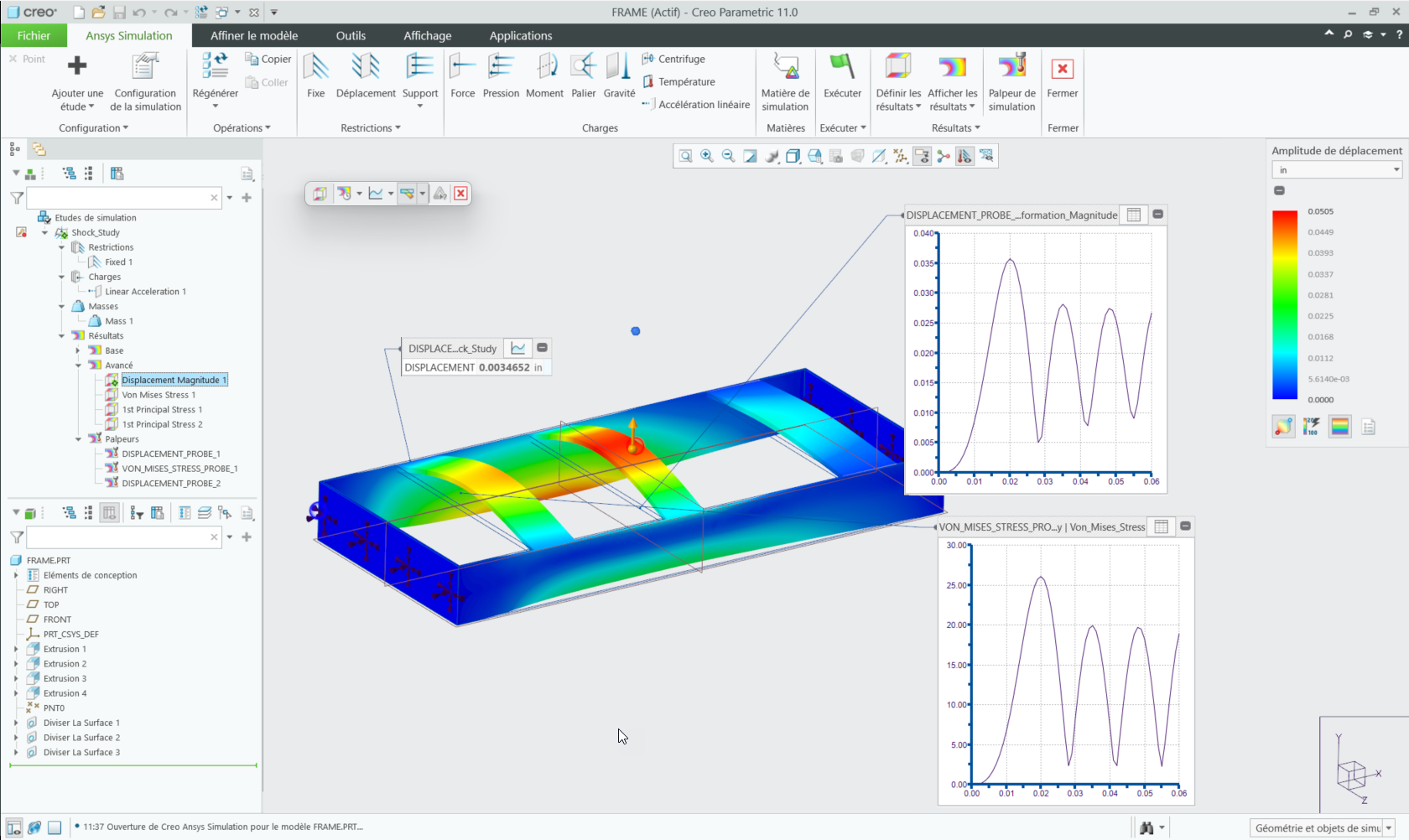

Vous pouvez afficher les graphes de résultats au fil du temps pour l'ensemble des tracés d'isolignes et palpeurs.
Avantages
Les avantages de cette amélioration sont les suivants :
• Détermine la réponse dynamique sous une charge variant dans le temps.
• Vous pouvez utiliser des études structurelles en régime transitoire pour prévoir l'intégrité structurelle, les fréquences naturelles et les modes vibratoires d'un modèle.
• Vous pouvez définir et exécuter une simulation structurelle dépendante du temps en plusieurs séquences.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | • Lorsque vous définissez des fonctions de charge variables dans le temps, vous ne pouvez utiliser que des fonctions de table. Les fonctions (expression) basées sur des formules ou des symboles ne sont pas disponibles. Comme solution alternative, vous pouvez créer une table à l'aide d'une formule dans Excel, puis importer la date sous la forme d'une fonction de table. • Les résultats de base d'une étude structurelle en régime transitoire affichent la valeur de la grandeur pour la dernière valeur de temps (statique). • L'animation des résultats n'est pas disponible pour une analyse structurelle en régime transitoire, car les résultats de déformation ne sont pas disponibles. Elle sera disponible dans une version ultérieure. • Les études structurelles en régime transitoire sont très gourmandes en ressources informatiques et prennent donc plus de temps à s'exécuter. L'affichage du graphe des résultats par rapport au temps prend également un certain temps. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
