Améliorations apportées à l'arbre de câblage
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : arbre de câblage.
Vidéos
Description
Auparavant, parmi toutes les fonctions d'habillage, seules les gaines thermorétractables étaient prises en charge dans l'arbre de câblage.

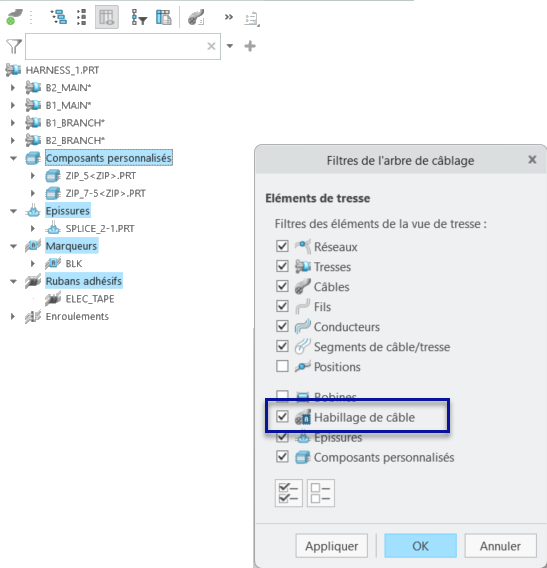

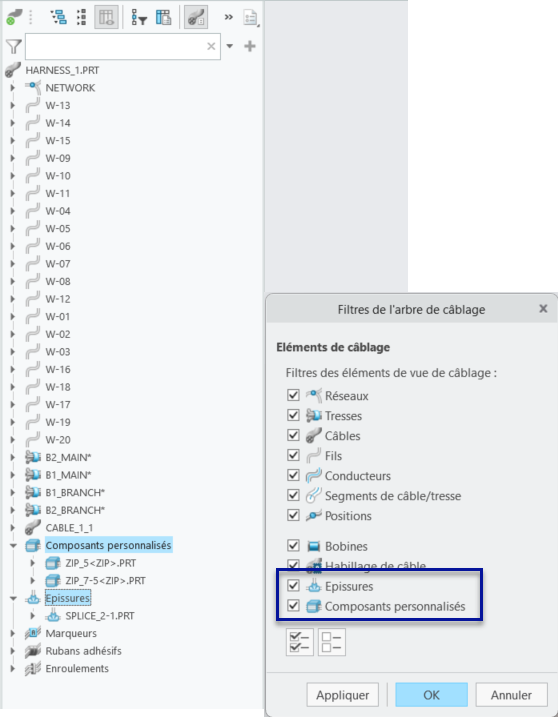

Dans cette version, toutes les fonctions d'habillage, dont les marqueurs, les rubans adhésifs, les enroulements et les rubans de raccordement, ont été ajoutées aux vues des câbles et tresses de l'arbre du câblage. En outre, l'arbre de câblage affiche désormais les épissures (y compris les connecteurs en ligne) et les composants personnalisés dans toutes les vues. De nouveaux filtres ont été ajoutés pour contrôler la visibilité dans l'arbre du câblage pour tous les nouveaux éléments.
D'autres améliorations ont également été apportées, dont les suivantes :
• Affichage du nom du faisceau actif sur le premier noeud de l'arbre de câblage
• Remontée des réseaux au sommet de l'arbre
• Affichage des terminaisons par leur nom plutôt que par leur ID
Avantages
Ces améliorations de l'arbre de câblage apportent une visibilité totale sur la structure du faisceau et ses composants, optimisant ainsi la productivité et l'efficacité dans l'application de câblage.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
