Rapport de performance
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : cliquez sur > >
Rapport de performance (Performance Report).
Rapport de performance (Performance Report).Vidéos
Description
Creo 11 met à votre disposition un rapport de performance. Les performances de régénération des pièces et des assemblages peuvent désormais être visualisées à l'aide de l'outil Rapport de performance (Performance Report). Lorsque vous cliquez sur Calculer (Compute), la pièce ou l'assemblage dans la fenêtre active est entièrement régénéré et les temps de régénération résultants vous sont indiqués. Par défaut, la liste des composants et fonctions est triée par temps de régénération. Vous identifiez ainsi facilement les plus gros contributeurs, en haut de la liste. En plus de la vue structurée, dans laquelle les sous-assemblages et les pièces peuvent être développés pour afficher la somme de leur contenu, la liste plate fournit une vue d'ensemble de chaque fonction, pièce et composant. Il est possible d'effectuer des recherches à la fois dans la liste structurée et dans la liste plate. En outre, l'onglet Statistiques (Statistics) fournit un résumé du contenu pertinent sur les performances.

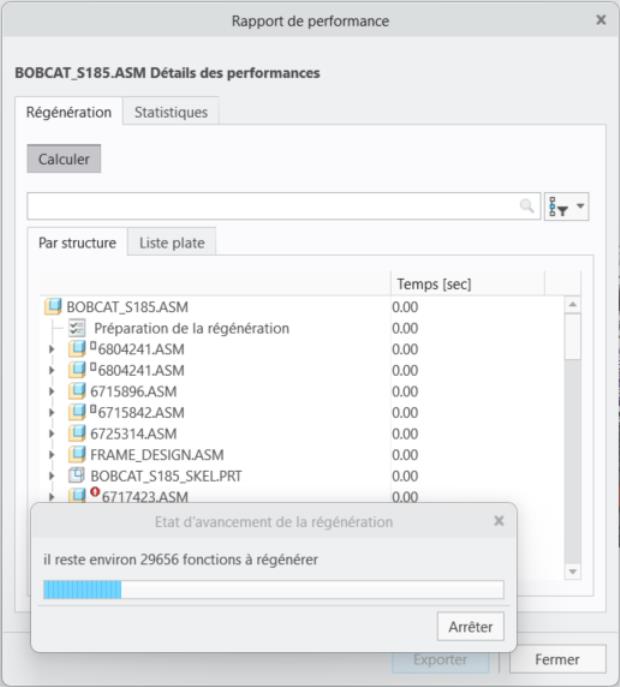

Le Rapport de performance (Performance Report), onglet Régénération (Regeneration), qui s'affiche lorsque vous cliquez sur Calculer (Compute) est illustré ci-dessous.

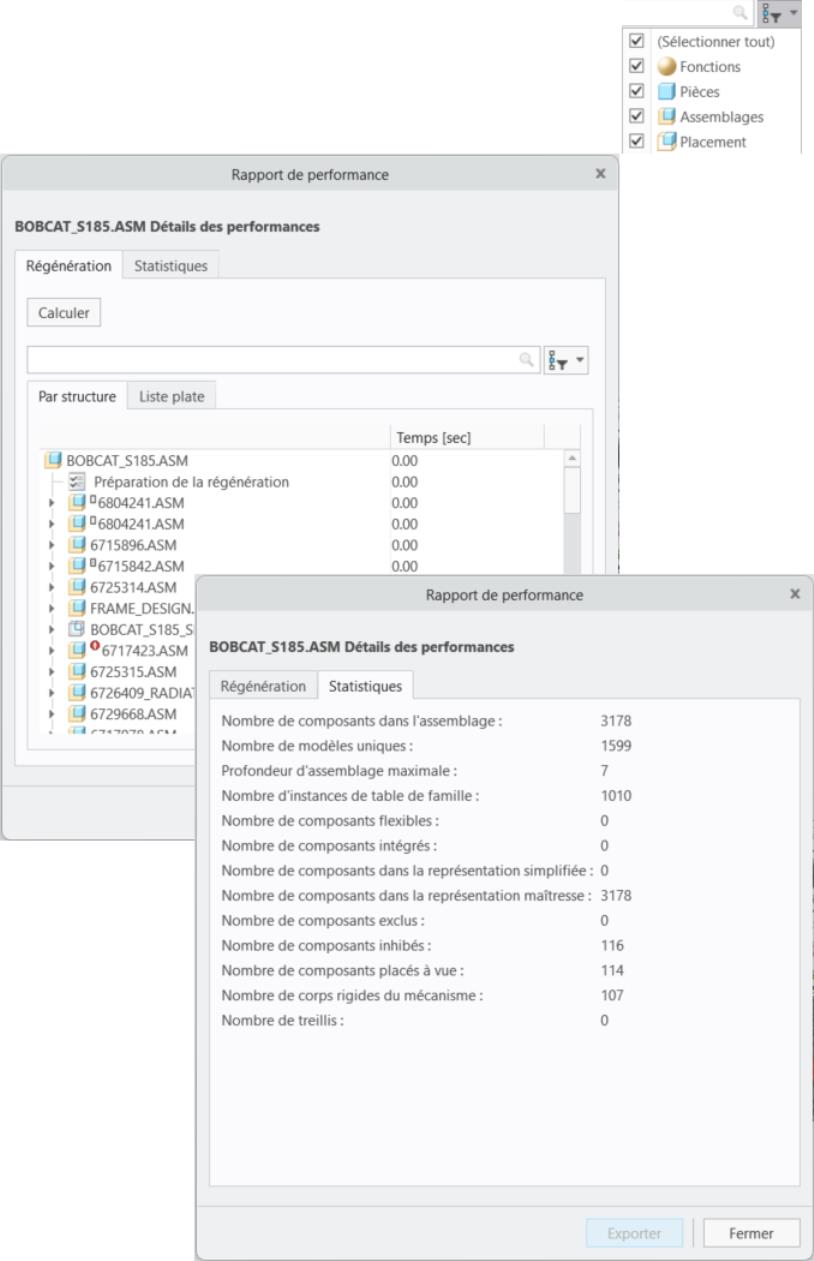

La liste plate des éléments du rapport, les statistiques sur le nombre d'éléments de chaque type présents dans le modèle et les filtres que vous pouvez utiliser pour afficher les éléments dans les listes sont illustrés ci-dessous.
Avantages
Ce rapport vous permet de comprendre la contribution de chaque fonction et composant de la pièce ou de l'assemblage sélectionné à ses performances de régénération. Il vous permet d'évaluer les performances de régénération d'un modèle dans le but d'identifier les goulots d'étranglement potentiels présents dans une conception et de les réduire.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | • Actuellement, les temps de préparation de la régénération et les temps de régénération à proprement parler par fonction sont calculés et additionnés pour les pièces et les assemblages. D'autres aspects connexes, dont principalement la propagation post-régénération pour les différents types d'instances de table de famille, ne sont pas encore pris en compte. • Les temps de régénération sont tributaires du système et peuvent varier en fonction des autres processus en cours d'exécution. • Les occurrences multiples d'un même composant sont toutes ajoutées au total de l'assemblage concerné. Cela peut conduire à un résultat inexact pour le temps de régénération de l'assemblage. • Les représentations simplifiées ne sont pas prises en charge. • Le post-traitement des composants flexibles et des découpes d'assemblage n'est pas encore reflété dans le temps de régénération. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
