Enregistrement de vues et génération de rapports
Le rapport d'analyse de chaîne généré au format HTML contient les clichés, les résultats de chaîne, les notes de chaîne et les graphes du modèle. Suivez la procédure pour préparer le modèle et générer un rapport. Les étapes 1 à 3 sont facultatives.
Etape 1 : déplacement des cotes
Vous pouvez ajuster la position des cotes de chaîne pour améliorer la présentation des images du rapport. Pour déplacer les cotes, procédez comme suit :
1. Cliquez sur > . La boîte de dialogue Déplacer des cotes (Move Dimensions) s'ouvre.
2. Cliquez sur la cote dans la fenêtre graphique, déplacez le pointeur, puis cliquez à nouveau pour placer la cote à un nouvel emplacement.
Etape 2 : enregistrement des clichés du modèle
Vous pouvez enregistrer l'orientation et le zoom du modèle pour les utiliser dans les images du rapport. Pour enregistrer le cliché, procédez comme suit :
1. Orientez le modèle dans la fenêtre graphique.
2. Cliquez sur
dans la table Résumé des chaînes de tolérances 1D (Summary of 1D Tolerance Stackups). Le cliché de la vue du modèle est enregistré. Ce cliché affiche les valeurs nominales de toutes les chaînes.
dans la table Résumé des chaînes de tolérances 1D (Summary of 1D Tolerance Stackups). Le cliché de la vue du modèle est enregistré. Ce cliché affiche les valeurs nominales de toutes les chaînes.3. Pour enregistrer le cliché d'une chaîne individuelle, cliquez sur
pour ouvrir la table des détails de la chaîne, puis répétez les étapes 1 à 2.
pour ouvrir la table des détails de la chaîne, puis répétez les étapes 1 à 2. | Les clichés sont enregistrés et utilisés dans tous les rapports que vous générez. Enregistrez un nouveau cliché pour remplacer l'existant. Pour afficher l'orientation enregistrée, cliquez sur  dans la table Résumé des chaînes de tolérances 1D (Summary of 1D Tolerance Stackups) ou la table Détails de la chaîne (Stackup Details). |
Etape 3 : ajout de notes de chaîne
Vous pouvez ajouter une note à une chaîne pour fournir une brève description de la chaîne à afficher dans le rapport. Le processus de base est décrit ci-après. Pour plus d'informations, consultez la rubrique Création de notes de chaîne.
1. Dans la table Détails de la chaîne (Stackup Details) d'une chaîne sélectionnée, cliquez sur l'onglet Notes (Notes) dans la partie inférieure de la fenêtre.
2. Tapez la note dans la zone de texte.
Etape 4 : génération de rapports

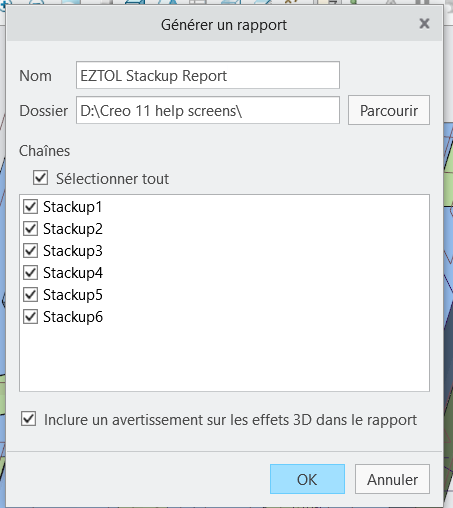

1. Cliquez sur > . La boîte de dialogue Générer un rapport (Generate Report) s'ouvre.
2. Spécifiez le nom du rapport et l'emplacement sur votre disque local où les fichiers de rapport doivent être enregistrés.
3. Vous pouvez choisir les chaînes à inclure dans le rapport en cochant les cases voulues en regard des noms de chaîne.
4. Vous pouvez également choisir de désactiver l'affichage de l'avertissement concernant les effets 3D dans le rapport. Lorsque cette option est désactivée, le glyphe d'avertissement n'apparaît pas en regard des icônes de réussite ou d'échec dans la table récapitulative et le message d'avertissement ne s'affiche pas sous les graphes de résultats. Pour plus d'informations sur l'avertissement concernant les effets 3D, consultez la rubrique Messages d'erreur et d'avertissement courants.
5. Cliquez sur OK (OK). Le rapport est enregistré et s'ouvre dans votre navigateur par défaut.
