Exemple : Création d'une tolérance géométrique de position
Utilisez les caractéristiques et les valeurs données dans le tableau suivant pour créer un exemple de tolérance géométrique.
|
Caractéristique
|
Valeur
|
|---|---|
|
Entité
|
Trou
|
|
Position de la tolérance
|
Faisant partie de la cote de diamètre
|
|
Type de caractéristiques
|
Emplacement/Position (tolérance position réelle)
|
|
Valeur de tolérance
|
0,25
|
|
Condition de matière
|
Exigence du maximum de matière (MMC)  |
|
Condition de matière de la référence primaire
|
(A) Ajout symbole
|
|
Condition de matière de la référence secondaire
|
(B) Ajout symbole
|
1. Cliquer sur >
Tolérance géométrique (Geometric Tolerance).
Tolérance géométrique (Geometric Tolerance).2. Sélectionnez la cote du trou. Cliquez sur la tolérance géométrique et placez le pointeur sur la cote. La couleur du texte de cote change. La tolérance géométrique s'affiche sous la cote. Après le placement, l'onglet de ruban Tolérance géométrique (Geometric Tolerance) s'ouvre.
3. Cliquez sur la liste Caractéristique géométrique (Geometric Characteristic), puis sélectionnez Position (Position)
.
.4. Cliquez sur la zone de texte de la tolérance, puis dans le groupe Symboles (Symbols), sélectionnez le symbole de diamètre. Ce symbole de diamètre est reflété dans la zone de texte de tolérance.
5. Dans la zone de texte de tolérance, ajoutez une tolérance de 0.25 après le symbole de diamètre.
6. Dans le groupe Symboles (Symbols), sélectionnez le symbole . Ce symbole est reflété dans la zone de texte de tolérance après la valeur 0.25.
. Ce symbole est reflété dans la zone de texte de tolérance après la valeur 0.25.7. Ajoutez la référence primaire en lui attribuant le nom A et la référence secondaire en lui attribuant le nom B.

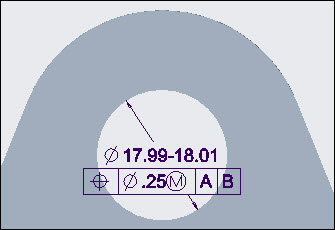

La tolérance géométrique apparaît comme illustré :
