Porte-outils solides pris en charge pour le fraisage à grande vitesse
Les porte-outils solides aux formes complexes ne sont pris en charge que pour le contrôle de collision dans les étapes UGV. Il n'y a pas de changement de comportement pour les séquences autres que les étapes UGV pour la prise en charge du porte-outil solide.
Tenez compte des informations suivantes lorsque vous utilisez des outils solides et des porte-outils solides dans les étapes UGV :
• Un outil défini peut utiliser des cotes paramétriques telles que sa longueur, son diamètre, son angle de dépouille, son rayon de coin et d'autres cotes paramétriques. Ces paramètres sont considérés comme étant définis. Il n'y a pas de changement de comportement pour la définition de l'outil.
• Un porte-outil solide ignore les cotes paramétriques telles que le diamètre et la longueur du porte-outil, même s'il est spécifié. Au lieu de cela, la trajectoire d'outil prend en compte la forme du porte-outil correspondant à la conception de pièce du porte-outil solide.
• Il vous incombe d'assembler l'outil solide et le porte-outil solide dans la bonne position pour générer la trajectoire d'outil et la simulation appropriées.

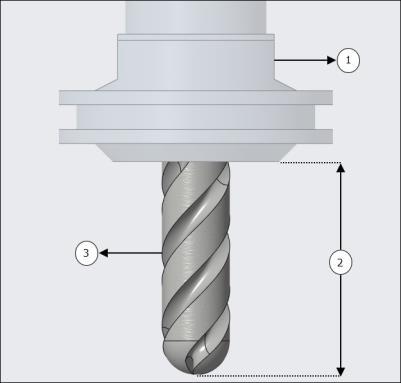

Le placement correct du porte-outil et de l'outil entraîne une génération et une simulation de trajectoire d'outil correctes. Par exemple :
1. Porte-outil solide
2. Longueur d'outil définie
3. Outil solide

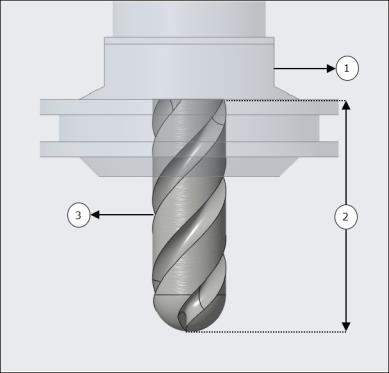

Si l'outil est placé à l'intérieur du porte-outil, une trajectoire d'outil incorrecte et une simulation sont générées. Par exemple :
1. Porte-outil solide
2. Longueur d'outil définie
3. Outil solide
• Les porte-outils solides qui prennent en charge le contrôle de collision ne s'appliquent pas aux pièces non rotatives et aux accessoires d'outil.
