Paramètres des outils
Chaque type d'outil comprend un ensemble de paramètres décrivant la géométrie de l'outil. Les paramètres de chaque type d'outil sont répertoriés dans une table de paramètres d'outil pour chaque type d'outil. Ils sont décrits dans les illustrations ci-dessous. La croix en gras (:) dans ces illustrations pour chaque type d'outil indique le point de contrôle de l'outil par défaut, c'est-à-dire le point pour lequel la trajectoire d'outil est calculée.
Outils de tournage
|
Tournage (Turn)
|
Usinage Gorge
|
|
|---|---|---|
|
RAYON_PLAQUETTE
|
·
|
·
|
|
LARGEUR_CORPS
|
·
|
·
|
|
LARGEUR_OUTIL
|
·
|
|
|
LONGUEUR
|
·
|
·
|
|
DEPOUILLE
|
·
|
·
|
|
ANGLE_EXTREMITE
|
·
|
·
|
|
LONGUEUR_X_COMPENSATION
|
·
|
·
|
|
LONGUEUR_Z_COMPENSATION
|
·
|
·
|
|
MATIERE_OUTIL
|
·
|
·
|
|
SENS_OUTIL
|
·
|
Tournage (Turn)
1 : LARGEUR DE L'OUTIL
2 : LARGEUR DU CORPS
3 : LONGUEUR
4 : ANGLE D'EXTREMITE
5 : ANGLE LATERAL
6 : RAYON DE PLAQUETTE
Usinage Gorge
7 : LARGEUR DU CORPS
8 : LONGUEUR
9 : ANGLE LATERAL
10 : ANGLE D'EXTREMITE
11 : RAYON DE PLAQUETTE
Fraises
Fraisage | 3 Tailles | Fraisage filet | Rainure | |
|---|---|---|---|---|
DIAM_OUTIL | · | · | · | · |
RAYON_COIN | · | · | · | |
HAUTEUR_OUTIL | · | |||
DIAM_TIGE | · | |||
LONGUEUR | · | · | · | · |
LONGUEUR_GRAIN | · | |||
DECALAGE_EXTR | · | |||
DEPOUILLE | · | · | ||
LONGUEUR_X_COMPENSATION | · | · | ||
LONGUEUR_Z_COMPENSATION | · | · | · | |
NOMBRE_DE_DENTS | · | · | · | |
MATIERE_OUTIL | · | · |
Pour une fraise hémisphérique, vous pouvez régler DIAM_OUTIL sur \u201c-\u201d. Creo NC pilote l'outil par son rayon de coin.
Fraise hémisphérique
1 : DIAM OUTIL d
2 : RAYON DE COIN r=d/2
Fraise torique
3 : DIAM OUTIL d
4 : RAYON DE COIN 0 < r < d/2
Fraise cylindrique
5 : DIAM OUTIL d
6 : ANGLE LATERAL
7 : LONGUEUR
Fraises trois tailles
1 : DIAM QUEUE
2 : LONGUEUR
3 : DIAM OUTIL
4 : DIAM TIGE
5 : LONGUEUR
6 : OUTIL
7 : DIAM OUTIL DU RAYON_COIN - (ou 0)
1 : DIAM QUEUE
2 : LONGUEUR
3 : RAYON DE COIN
4 : LARGEUR DE L'OUTIL
5 : DIAM OUTIL
6 : DIAM_TIGE
7 : LONGUEUR
8 : RAYON DE COIN
9 : DIAM OUTIL
Fraise à fileter
1 : INSERER
2 : DECALAGE DE L'EXTREMITE
3 : DIAM OUTIL
4 : LONGUEUR DU GRAIN
5 : LONGUEUR
6 : PARAMETRES DE LA FRAISE A FILETER
7 : DIAM OUTIL
8 : paramètres d'outil LONGUEUR_GRAIN et DECALAGE_EXTR n'apparaissant pas dans l'affichage de la section de l'outil L'outil est illustré comme suit.
9 : LONGUEUR
Gorge, contournage et outils auxiliaires
Rainure
1 : DIAM OUTIL
2 : ANGLE LATERAL
3 : LONGUEUR
4 : RAYON DE COIN 0 <=r <=d/2
Contournage (électro-érosion à fil)
5 : DIAM OUTIL (contrairement à d'autres outils, vous pouvez définir le DIAM_OUTIL d'un outil de contournage sur 0)
6 : 1/2 LONGUEUR
7 : LONGUEUR
Auxiliaire
8 : DIAM OUTIL
9 : LONGUEUR
Auxiliaire | Contournage | |
|---|---|---|
DIAM_OUTIL | · | · |
LONGUEUR | · | · |
Outils de cycles fixes
Perçage | Fraisurage | Taraudage | Alésage conique | Foret à centrer | Alésage droit | Usinage en tirant | |
|---|---|---|---|---|---|---|---|
DIAM_OUTIL | · | · | · | · | · | · | · |
DIAMETRE_BOUT | · | · | · | ||||
DIAMETRE_PERCAGE | |||||||
DIAMETRE_CORPS | · | ||||||
LONGUEUR | · | · | · | · | · | · | · |
LONGUEUR_CHANFREIN | · | ||||||
LONGUEUR_PERCAGE | · | ||||||
LONGUEUR_GRAIN | · | ||||||
DECALAGE_BOUT | · | ||||||
DECALAGE_COMPENSATION | · | ||||||
DECALAGE_GRAIN | · | ||||||
DEPOUILLE | · | ||||||
ANGLE_BOUT | · | · | · | ||||
ANGLE_FRAISURAGE | · | · | |||||
LONGUEUR_X_COMPENSATION | · | · | · | · | · | · | · |
LONGUEUR_Z_COMPENSATION | · | · | · | · | · | · | · |
MATIERE_OUTIL | · | · | · | · | · | · | · |
Perçage et taraudage
Perçage : normal
1 : DIAM OUTIL
2 : LONGUEUR
3 : ANGLE DU BOUT
Perçage : allongé
4 : DIAM OUTIL
5 : ANGLE DU BOUT
6 : DECALAGE DU BOUT
7 : LONGUEUR
8 : DIAMETRE DU BOUT
Taraudage
9 : DIAM OUTIL
10 : DECALAGE DU CHANFREIN
11 : LONGUEUR
12 : DIAMETRE DU BOUT (peut être égal à 0)
Fraisurage
Fraisurage : normal
1 : DIAM OUTIL
2 : ANGLE DU BOUT
3 : LONGUEUR
Fraisurage : tronqué
4 : DIAM OUTIL
5 : ANGLE DU BOUT
6 : DECALAGE DE COMPENSATION
7 : LONGUEUR
8 : DIAMETRE DU BOUT
Alésage droit et usinage en tirant
Alésage droit
1 : DIAM OUTIL
2 : LONGUEUR
Usinage en tirant
3 : DIAMETRE DU CORPS
4 : DECALAGE DU GRAIN
5 : LONGUEUR DU GRAIN
6 : ANGLE DE FRAISURAGE
7 : LONGUEUR
8 : DIAM OUTIL / 2
Alésage conique et foret à centrer
Alésage conique
1 : ANGLE LATERAL
2 : ANGLE LATERAL
3 : LONGUEUR
4 : DIAM OUTIL
Foret à centrer
5 : DIAM OUTIL
6 : ANGLE DE FRAISURAGE
7 : ANGLE DU BOUT
8 : LONGUEUR
9 : LONGUEUR DE PERCAGE
10 : DIAMETRE DE PERCAGE
Outils de tonneau
Tonneau lentille (Barrel Lens) | Tonneau tangentiel (Barrel Tangent) | Tonneau conique (Barrel Taper) | |
|---|---|---|---|
DIAM_OUTIL |  | | |
RAYON_COIN | | | |
LONGUEUR | | | |
RAYON_BOUT_CONVEXE (CONVEX_TIP_RADIUS) | | ||
RAYON_PROFILE (PROFILE_RADIUS) | | | |
DIAMETRE_BOUT | | ||
RAYON_SUPERIEUR (UPPER_RADIUS) | | ||
DEPOUILLE | |

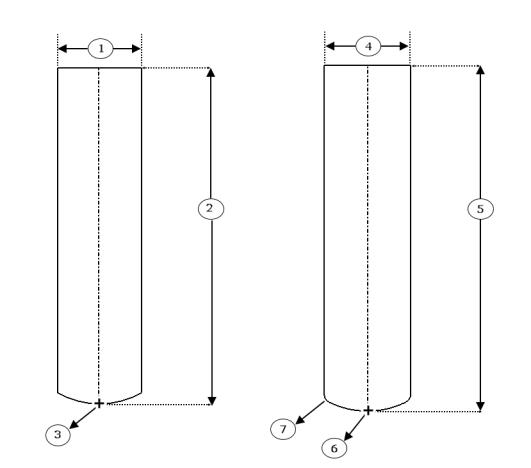

Tonneau lentille (Barrel Lens)
1 : DIAM OUTIL
2 : LONGUEUR
3 : RAYON DU BOUT CONVEXE
4 : DIAM OUTIL
5 : LONGUEUR
6 : RAYON DU BOUT CONVEXE
7 : RAYON DE COIN
Tonneau tangentiel (Barrel Tangent)
1 : DIAM OUTIL
2 : LONGUEUR
3 : RAYON DU PROFIL
4 : RAYON DE COIN

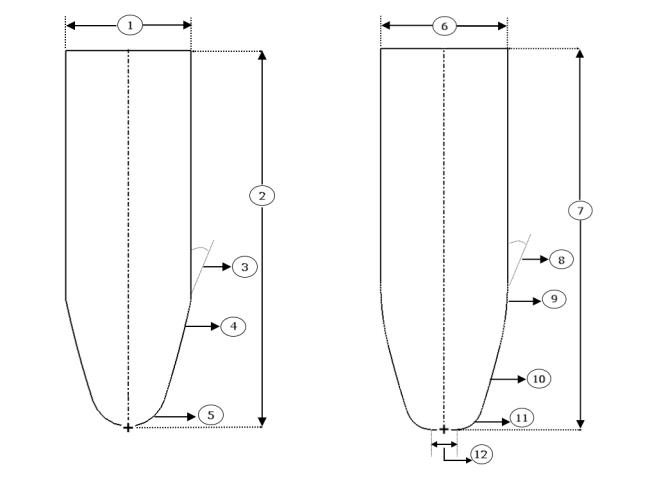

Tonneau conique (Barrel Taper)
1 : DIAM OUTIL
2 : LONGUEUR
3 : ANGLE LATERAL
4 : RAYON DU PROFIL
5 : RAYON DE COIN
6 : DIAM OUTIL
7 : LONGUEUR
8 : ANGLE LATERAL
9 : RAYON SUPERIEUR
10 : RAYON DU PROFIL
11 : RAYON DE COIN
12 : DIAMETRE DU BOUT
