Fichier de configuration de la boîte de dialogue d'outil
La boîte de dialogue Générateur de configuration de colonnes (Column Setup Builder) vous permet de personnaliser les colonnes de paramètres de l'outil dans la partie supérieure de la boîte de dialogue Configuration d'outil (Tools Setup). Vous pouvez ajouter ou enlever des colonnes à l'aide de la boîte de dialogue Générateur de configuration de colonnes (Column Setup Builder).
Pour utiliser le même ensemble de colonnes de paramètres d'outil que lors d'une précédente session de fabrication, Creo NC vous permet d'enregistrer les personnalisations effectuées dans la boîte de dialogue Générateur de configuration de colonnes (Column Setup Builder). Pour ce faire, vous devez spécifier le chemin d'accès au fichier ou au répertoire dans lequel stocker les informations des colonnes de paramètres d'outil, dans l'option de configuration mfg_setup_dir.
Si vous spécifiez l'option de configuration mfg_setup_dir, Creo NC stocke le fichier mfg_session_setup.xml dans le répertoire spécifié par l'option de configuration mfg_setup_dir. Si vous ne spécifiez pas l'option de configuration mfg_setup_dir, Creo NC crée le fichier mfg_session_setup.xml dans votre répertoire de travail.
Le fichier mfg_session_setup.xml contient la liste des colonnes de paramètres d'outil actuellement utilisés dans la boîte de dialogue Configuration d'outil (Tools Setup). Pour que les modifications effectuées ultérieurement dans la boîte de dialogue Générateur de configuration de colonnes (Column Setup Builder) soient sauvegardées dans le fichier de configuration de la boîte de dialogue d'outil, vous devez cliquer sur
dans la boîte Générateur de configuration de colonnes (Column Setup Builder).
dans la boîte Générateur de configuration de colonnes (Column Setup Builder). | Si le fichier tool_dialog_setup_file.xml existe déjà dans le répertoire de travail courant ou à l'emplacement spécifié par l'option de configuration mfg_setup_dir, Creo NC lit ce fichier et l'utilise comme fichier de configuration de la boîte de dialogue d'outil. Lorsque vous enregistrez la configuration de la boîte de dialogue d'outil, toutes les informations sont enregistrées dans le fichier mfg_session_setup.xml. Les modifications ultérieures sont enregistrées dans le fichier mfg_session_setup.xml uniquement, et le fichier tool_dialog_setup_file.xml est ignoré. Si le fichier tool_dialog_setup_file.xml est absent, toutes les informations sont enregistrées dans le fichier mfg_session_setup.xml lorsque vous enregistrez la configuration de la boîte de dialogue d'outil. |

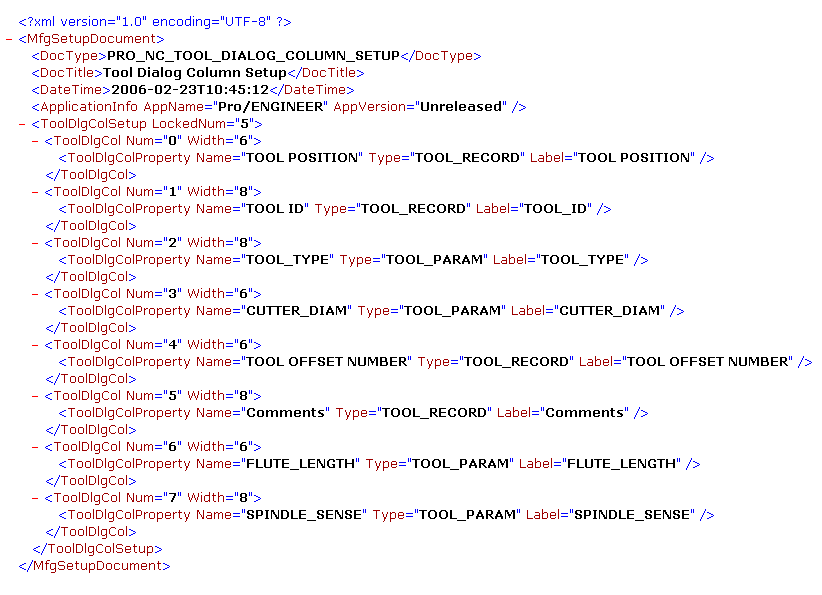

Voici un exemple de fichier mfg_session_setup.xml, qui contient la liste des colonnes de paramètres d'outil :
