A propos de l'utilisation de fichiers de relation (*rel) pour ajouter des relations à des composants
Vous pouvez utiliser des fichiers *.rel pour configurer les relations par défaut des composants EMX. Par défaut, les fichiers *.rel se trouvent dans le dossier <emx_install>\configuration\templates. Ce dossier contient également les noms de fichier et les emplacements valides dans la configuration.
Utilisation du fichier de relation général "emx_comp.rel"
Le fichier emx_comp.rel définit une relation pour tous les composants EMX tels que le refroidissement et les éjecteurs. Il s'applique également aux composants de la bibliothèque EMX.
 |
Dans l'installation par défaut, vous trouverez un fichier appelé inactive_emx_comp.rel. Il s'agit d'un fichier de modèle qui peut être utilisé comme référence. Lorsque vous renommez le fichier emx_comp.rel, le contenu est écrit dans la zone relation de la pièce Creo.
|

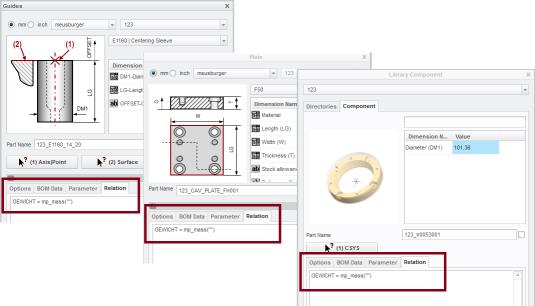

Lorsque vous ajoutez un composant EMX, vous trouvez le contenu dans la boîte de dialogue Plaque (Plate), Composant (Component) ou Composant de bibliothèque (Library Component) de l'onglet Relation (Relation) :
Utilisation de fichiers de relation de plaques
Pour ajouter une relation à toutes les plaques d'un fournisseur spécifique, utilisez des fichiers portant le nom plate.rel.
Vous devez enregistrer le fichier plate.rel à l'emplacement <emx_install>\mm\components\plates\<supplier>\
Cette relation sera écrite dans l'onglet Relation (Relation) de la boîte de dialogue Plaque (Plate) :
| | La relation de emx_comp.rel ne sera pas écrasée. Au lieu de cela, la nouvelle relation sera ajoutée sous les relations existantes. |
Utilisation de fichiers de relation spécifiques à un type de plaque
Lorsqu'une relation spécifique à type plaque doit être ajoutée, le fichier plate_#.rel peut être utilisé.
Dans cet exemple, un fichier de relation est utilisé pour le modèle de plaque plate_1.prt.
Lorsque le fichier spécifique au type de plaque plate_1.rel existe, le contenu de plate.rel est ignoré et le contenu de la relation spécifique au type est utilisé.
Le fichier plate.rel doit être enregistré à l'emplacement <emx_install>\mm\components\plates\<supplier>\
Cette relation sera écrite dans l'onglet Relation (Relation) de la boîte de dialogue Plaque (Plate).
| | Dans EMX, les huit types de modèles de plaques par défaut sont les suivants : • plate_1 : plaque de fixation • plate_2 : logement doigt de broche-noyau • plate_3 : plaque-support • plate_4 : plaque de rail • plate_5 : plaque porte-empreinte • plate_6 : contre-plaque d'éjection • plate_7 : plaque de base d'éjection • plate_8plate de démoulage |
Utilisation de fichiers de relation de composants
Comme pour les plaques, des relations peuvent être ajoutées à d'autres composants à l'aide des fichiers de relation de composants. Dans cet exemple, le fichier spécifique à la vis est utilisé. Il est également possible de réaliser cette opération sur d'autres types de composants.
Lorsque le fichier screw.rel se trouve à l'emplacement <intallation_emx>\components\mm\screw\,
ce contenu apparaît dans l'onglet Relation (Relation) de la boîte de dialogue Composant (Component).
Cette relation sera écrite dans l'onglet Relation (Relation) de la boîte de dialogue Plaque (Plate).
| | La relation de emx_comp.rel ne sera pas écrasée. Au lieu de cela, la nouvelle relation sera ajoutée sous les relations existantes. |
Utilisation de fichiers de relation de composants de type spécifique
Si la relation ne doit être appliquée qu'à un modèle spécifique d'un fournisseur, vous pouvez utiliser des fichiers de relation spécifiques au type.
Dans cet exemple, une vis avec le nom de modèle screw_e1200.prt est utilisée.
Le fichier screw_e1200.rel doit être enregistré à l'emplacement <emx_install>\mm\components\screw\<supplier>\
Ce contenu s'affiche dans l'onglet Relation (Relation) de la boîte de dialogue Vis (Screw).
Ajout de relations à la zone post-régénération
Avant d'ajouter une relation aux zones post-régénération de la pièce, vous devez ajouter un fichier de relation avec le suffixe _post_regen comme décrit ci-dessus.
Par exemple, emx_comp_post_regen.rel, plate_post_regen.rel, etc.
