A propos du paramètre EMX_SURFACE_FUNCTION
L'un des principaux atouts de l'utilisation de Creo Expert Moldbase pour la conception de la base de moule est la création de découpe automatique pour les composants standard. Cette fonctionnalité est principalement basée sur les fonctions définies par l'utilisateur (FDU) de Creo.
Les deux principaux avantages sont les suivants :
• Gagner du temps lors de la conception en évitant d'avoir à créer manuellement des découpes.
• Eviter les erreurs de conception en fournissant une logique de découpe standardisée.
Le paramètre EMX_SURFACE_FUNCTION offre une fonctionnalité supplémentaire. Toutes les FDU standard d'EMX ont été révisées. Toutes les surfaces obtenues avec les FDU sont maintenant affectées à une fonction. La fonction de surface réelle est définie par la valeur du paramètre dans lequel elle se trouve.
Ces valeurs de paramètre peuvent être utilisées ultérieurement dans d'autres solutions logicielles. Un scénario possible dans le contexte de la définition basée sur un modèle (MBD) consiste à colorer les surfaces à partir de la fonction de surface pour ajouter des informations de fabrication des produits (PMI) aux plaques de base de moule.
Les valeurs de paramètre et la fonction de surface correspondante sont expliquées dans les images suivantes :

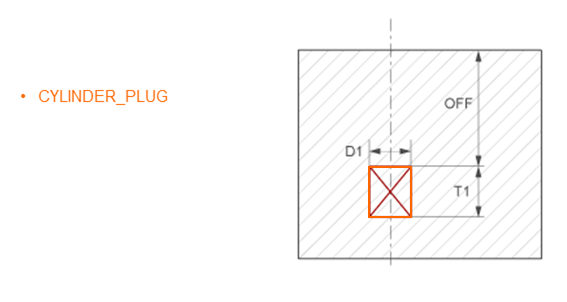

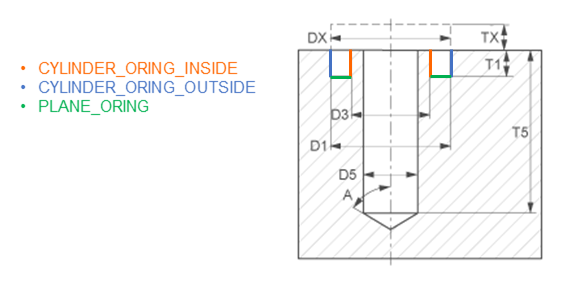

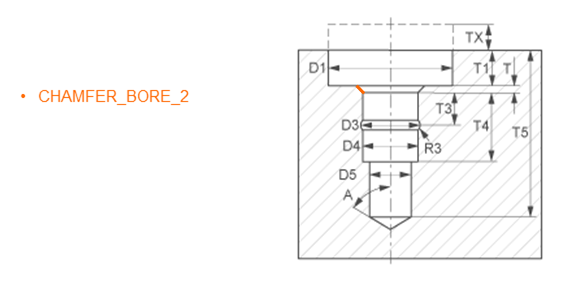

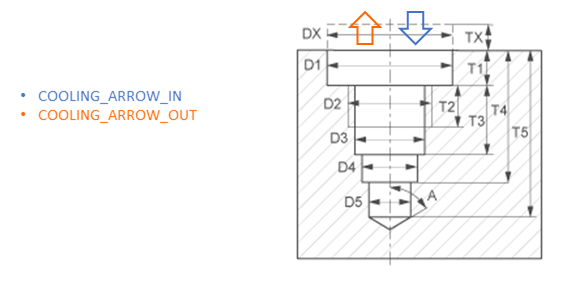

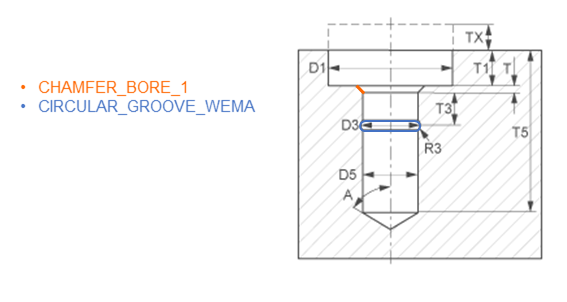

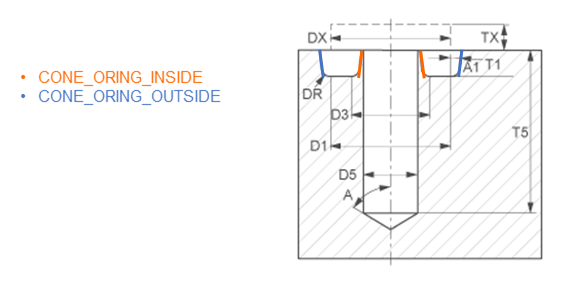

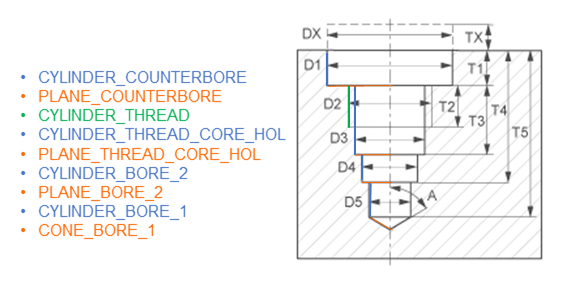

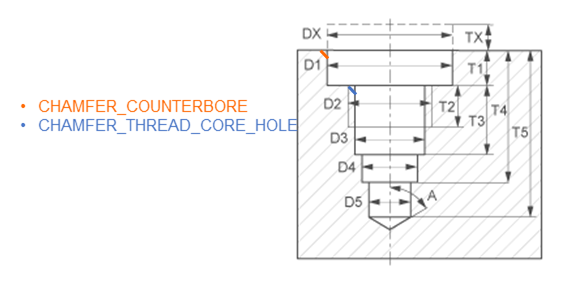

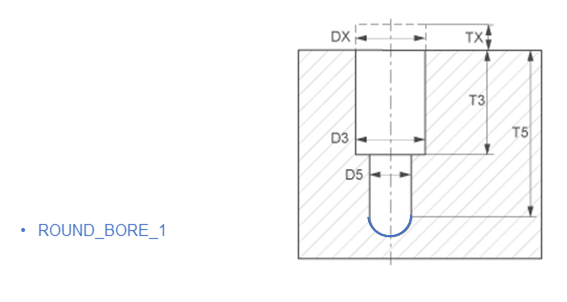

• Refroidissement

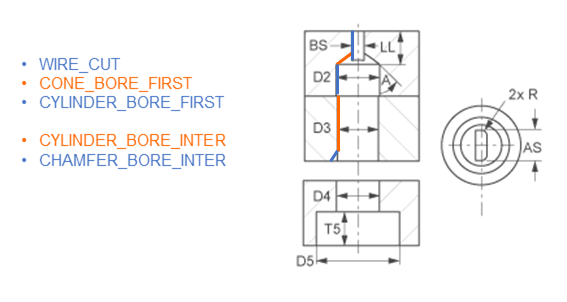

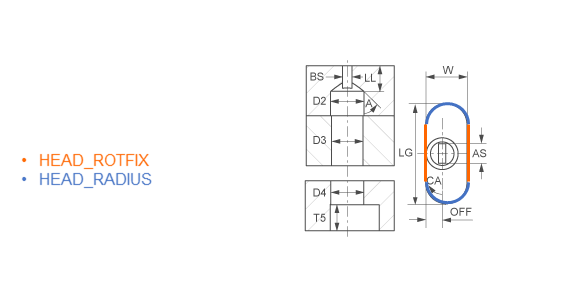

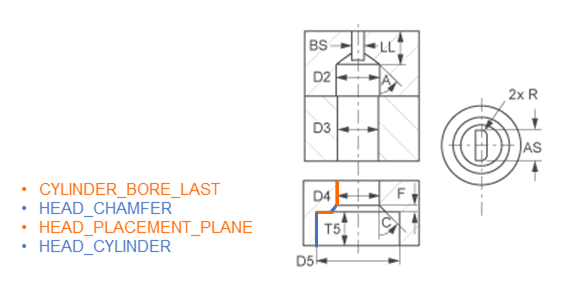

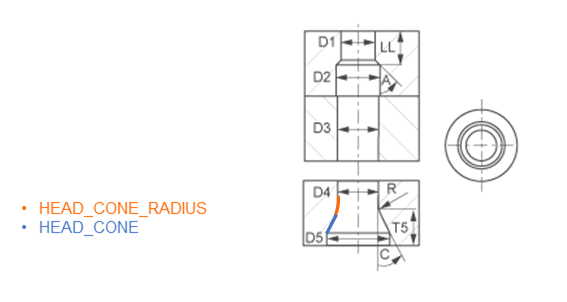

• Ejecteurs

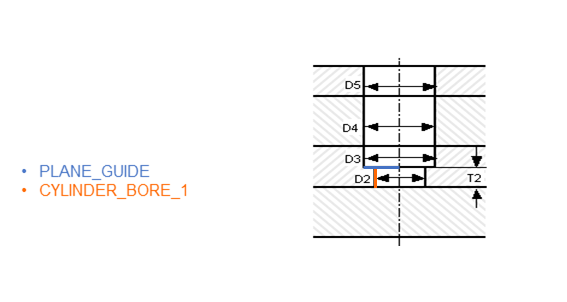

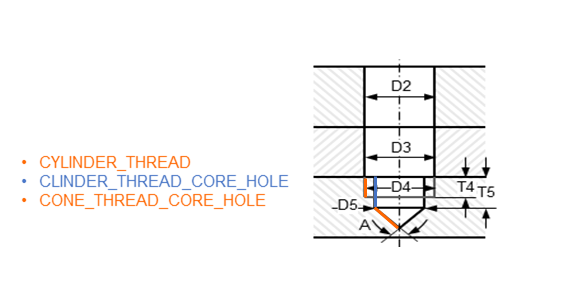

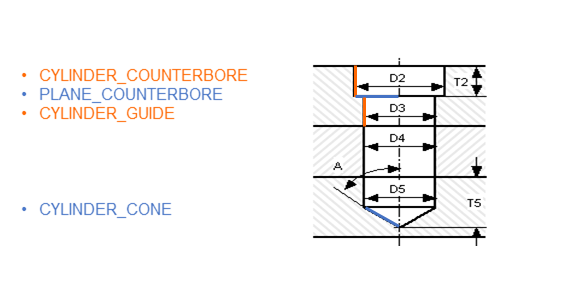

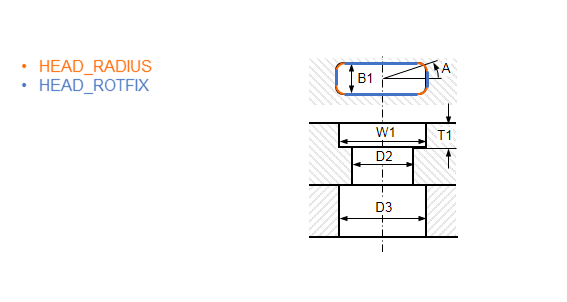

• Composants de guidage

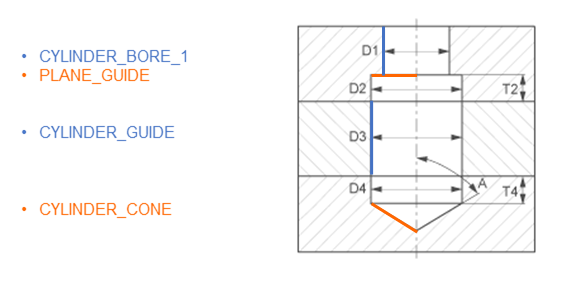

• Goupilles de positionnement

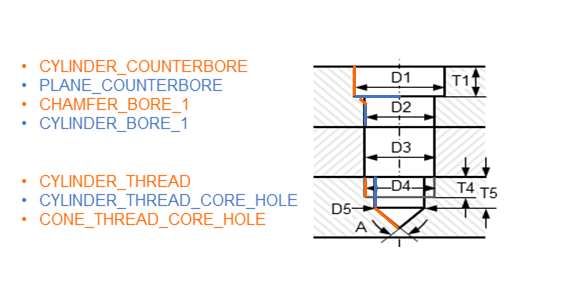

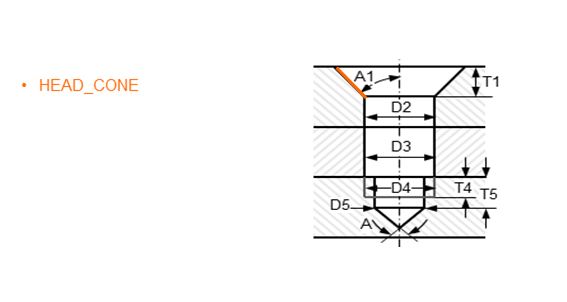

• Vis

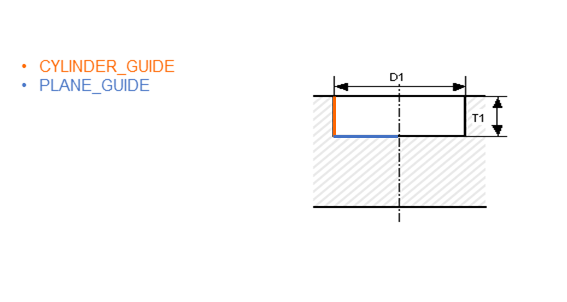

• Rondelle de centrage

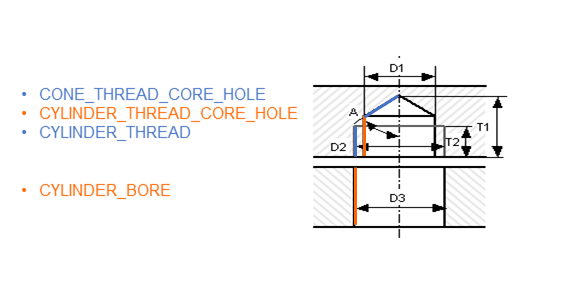

• Extracteur
