Redimensionner et réordonner les repères topologiques
Redimensionnement des étiquettes de repère topologique
Lorsqu'un zoom a été effectué sur un assemblage volumineux, les étiquettes de repère topologique peuvent ne pas être visibles. Utilisez l'option Redimensionner les repères topologiques (Refit Reference Designators) pour redimensionner automatiquement toutes les étiquettes afin qu'elles soient à l'intérieur de la fenêtre de visualisation.
*
La boîte englobante du composant doit être à l'intérieur de la fenêtre de visualisation pour que l'étiquette repositionnée soit visible.
1. Cliquez sur dans la barre d'outils graphiques pour afficher les étiquettes de repère topologique.
2. Pour redimensionner toutes les étiquettes dans la vue, vérifiez que rien n'est sélectionné, cliquez sur la flèche en regard de Repères topologiques (Reference Designators) sur le ruban, puis cliquez sur Redimensionner les repères topologiques (Refit Reference Designators)
OU
Pour ne redimensionner qu'un sous-ensemble d'étiquettes dans la vue, sélectionnez les étiquettes ou les composants auxquels elles sont attachées, puis cliquez sur Redimensionner les repères topologiques dans la mini barre d'outils ou sur le ruban.
*
Pour exclure du redimensionnement les étiquettes de repère topologique qui ont été déplacées manuellement, cochez la case Restreindre le redimensionnement et le réordonnancement des étiquettes de repère topologique (Restrict refitting and reordering of reference designator labels) dans Options (Options) -> Affichage d'entité (Entity Display) -> Paramètres d'affichage des câbles (Cables Display Settings) (configuration : limit_ref_des_label_reorder). Cette option exclut les étiquettes qui ont été déplacées manuellement lorsque vous tentez de redimensionner l'ensemble des étiquettes du modèle. Les étiquettes ou leurs composants explicitement sélectionnés seront toujours redimensionnées quelle que soit l'option.

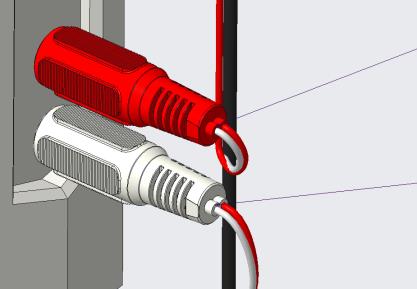

Avant le redimensionnement

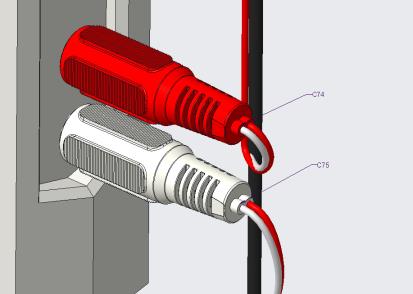

Après le redimensionnement
Réordonnancement des étiquettes de repère topologique
Lors de l'activation des étiquettes de repère topologique dans un assemblage volumineux, les étiquettes peuvent s'afficher de manière désorganisée. Utilisez l'option Réordonner les repères topologiques (Reorder Reference Designators) pour orienter les étiquettes vers la boîte englobante du groupe de composants désignés approprié.
1. Cliquez sur dans la barre d'outils graphiques pour afficher les repères topologiques.
2. Pour repositionner toutes les étiquettes, vérifiez que rien n'est sélectionné, cliquez sur la flèche en regard de Repères topologiques (Reference Designators) sur le ruban, puis cliquez sur Réordonner les repères topologiques (Reorder Reference Designators);
OU
Pour ne repositionner qu'un sous-ensemble d'étiquettes, sélectionnez les étiquettes ou les composants auxquels elles sont attachées, puis cliquez sur Réordonner les repères topologiques (Reorder Reference Designators) dans la mini barre d'outils ou sur le ruban.
*
Pour exclure du réordonnancement les étiquettes de repère topologique qui ont été déplacées manuellement, cochez la case Restreindre le redimensionnement et le réordonnancement des étiquettes de repère topologique (Restrict refitting and reordering of reference designator labels) dans Options (Options) > Affichage d'entité (Entity Display) > Paramètres d'affichage des câbles (Cables Display Settings) (configuration : limit_ref_des_label_reorder). Cette option exclut les étiquettes qui ont été déplacées manuellement lorsque vous tentez de repositionner l'ensemble des étiquettes du modèle. Les étiquettes ou leurs composants explicitement sélectionnés seront toujours repositionnés quelle que soit l'option.
*
Lors du réordonnancement, la longueur de la ligne de repère est contrôlée par l'option de configuration "cables_reorder_ref_des_len". Spécifiez la longueur de ligne de repère par défaut (en unités du modèle) pour les étiquettes de repère topologique.

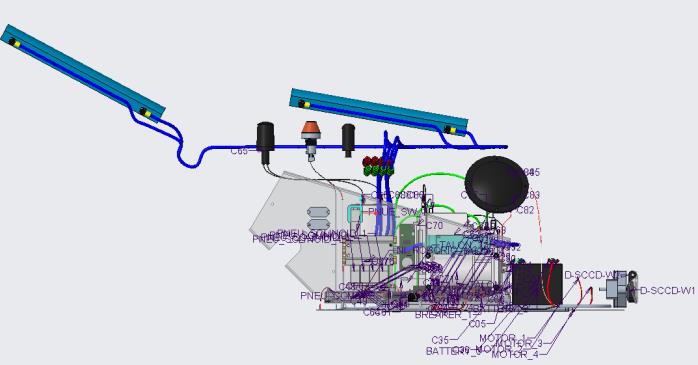

Avant le réordonnancement

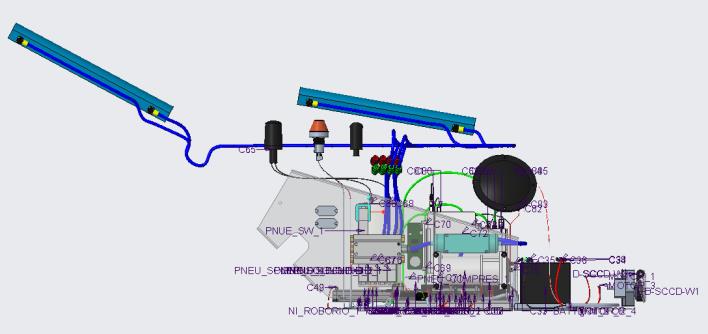

Après le réordonnancement
Lorsque vous effectuez un zoom sur le modèle, les étiquettes s'affichent plus clairement, car elles ne se chevauchent pas.
