Solidification de plis
La solidification de plis consiste à créer une géométrie solide à partir des objets stratifiés. Vous ne pouvez créer qu'une seule fonction Solidifier les plis (Solidify plies) dans une fonction composite. La fonction est automatiquement mise à jour lorsque le stratifié est modifié.
Lorsque les entités individuelles sont fusionnées complètement, un seul corps est généré dans la pièce. Dans le cas contraire, plusieurs corps individuels peuvent être générés. La matière composite générée par le système est attribuée aux corps générés.
Si vous le souhaitez, vous pouvez générer une surface composée IML. La surface composée IML n'est générée que lorsque toutes les entités sont entièrement fusionnées. La surface composée IML générée comprend toutes les surfaces, mais le côté de la surface composée IML qui fait face à la surface d'empilage est ouvert.
Il est recommandé d'éviter qu'une ou plusieurs âmes avec dépouilles se chevauchent.

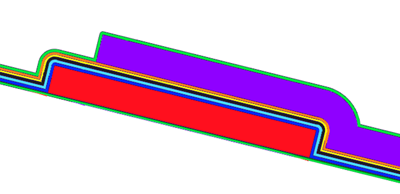

• La figure suivante illustre le chevauchement d'âmes sans dépouille, ce qui est approprié pour la solidification.
• La figure suivante illustre le chevauchement d'âmes qui possèdent des dépouilles. Dans un tel cas, la solidification ne peut pas avoir lieu.
Solidifiez les plis comme suit :
1. Cliquez sur
Solidifier les plis (Solidify Plies). La boîte de dialogue Solidifier les plis (Solidify Plies) s'affiche.
Solidifier les plis (Solidify Plies). La boîte de dialogue Solidifier les plis (Solidify Plies) s'affiche.2. Dans la boîte de dialogue Solidifier les plis (Solidify Plies), cochez la case Créer une surface IML (Create IML surface) pour créer une surface composée constituée de toutes les surfaces, à l'exception de la surface inférieure du stratifié.
3. Cliquez sur
.
.
