樣式：等高線參照基準點
Creo Parametric 11.0.0.0
使用者介面位置：按一下
「樣式」(Style) >
「源於曲面的曲線」(Curve from Surface) > 「等高線」(Isoline) >
「按參照」(By Reference)。

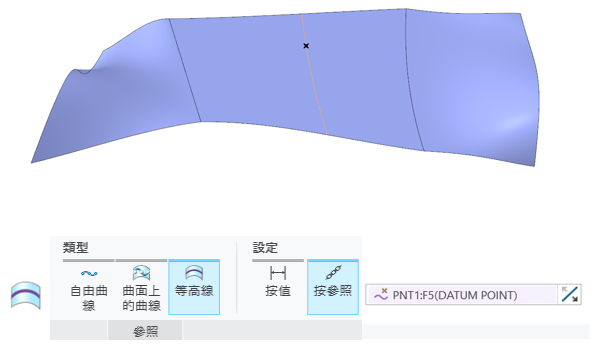

「樣式」(Style) > 「源於曲面的曲線」(Curve from Surface) > 「等高線」(Isoline) > 「按參照」(By Reference)。視訊
描述
從 Creo Parametric 11 開始，基準點可作為定義等高線曲線 (使用 「按參照」(By Reference) 所定義) 的參照使用。基準點必須位於與曲線相同的曲面上。
「按參照」(By Reference) 所定義) 的參照使用。基準點必須位於與曲線相同的曲面上。這可讓您控制放置基準點的等高線的位置。更新基準點時，只要等高線曲線位於參照曲面上，等高線曲線也會更新以反映新參照位置。
之前，只有曲線可作為定義等高線曲線的參照使用。
優點
用來建立等高線曲線的參照範圍更廣
其他資訊
秘訣︰ | 無。 |
限制︰ | 如果參照基準點不再位於指定曲面上，等高線將會失敗，直到指定曲面上有參照為止。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
