钣金件中的多体支持模型检查
Creo Parametric 11.0.0.0
用户界面位置：单击 > > 。
视频
说明
模型检查功能已得到增强，以适应对钣金件主体的全面多体支持。模型检查功能添加了以下检查项：

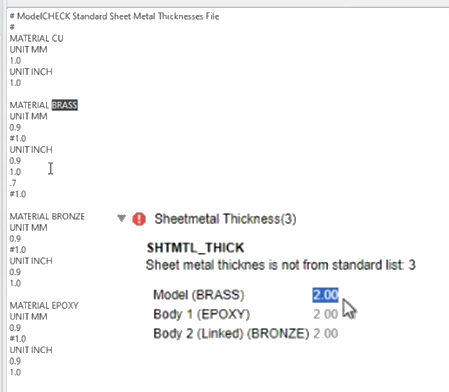

• SHTMTL_THICK - 厚度表现包括每个材料的允许厚度值。任何主体的厚度出现错误，模型检查均会予以报告。材料名称支持正则表达式。
• SHTMTL_BENDTAB - 报告来自标准列表以外的折弯表分配情况。检查每个主体并报告所有失败主体。
• SHTMTL_YFACTOR、SHTMTL_KFACTOR - 报告每个主体的 Y 因子和 K 因子。
• SHTMTL_UNBENDS - 报告连续展平/折回特征的数量，无论它们是否来自同一主体。
• SHTMTL_FLAT - 检查是否存在平整形态特征。报告缺少平整形态特征的主体数量。
优点
现可将模型检查配置为完全适用于钣金件多体设计。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | 无。 |
