钣金件中的主模型方法
Creo Parametric 11.0.0.0

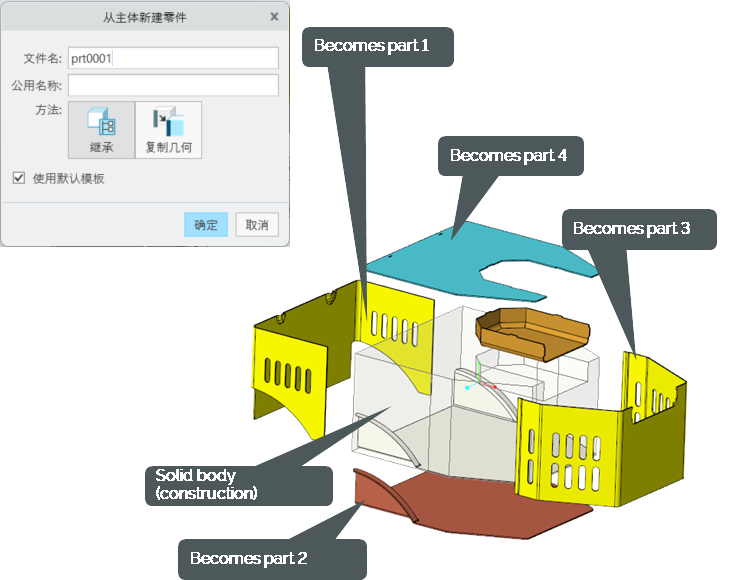

用户界面位置:右键单击主体,然后选择“从主体创建零件”(Create Part from Body)。
视频
说明
Creo 11 中的钣金件设计环境全面支持多体。这样一来,在多体零件上下文中设计零件的主模型设计用例便可将单个主体提取至独立零件。使用“从主体创建零件”(Create Part from Body) 命令可从钣金件主体新建钣金件。
• 使用
“继承”(Inheritance) 命令可提取钣金件主体。
◦ 使用钣金件模板新建钣金件。
◦ 创建外部继承特征,将所有主体添加至参考模型。
◦ 添加“移除主体”(Remove Body) 特征以移除除选定主体外的所有主体。
◦ 通过继承特征驱动所有主体参数。
◦ 将钣金件参数设置为选定主体的参数,但不链接这些参数。
◦ 支持在继承零件中使用常规平整形态特征。
• 使用
“复制几何”(Copy Geometry) 命令提取实体主体。
创建外部复制几何特征。
优点
通过支持设计钣金件和装配的主模型方法提高了生产率和设计效率。
附加信息
提示: | 无。 |
限制: | 无已知限制。 |
其是否替换了现有功能? | 否。 |
与此功能相关的配置选项: | 无。 |
