重新构造期间支持平面对称
Creo Parametric 11.0.0.0
用户界面位置:单击 > 。
视频
说明
现在,创成式设计在重新构造优化结果时会保留平面对称。
为优化定义平面几何约束后,将在重新构造过程中使用平面来镜像自由式几何。优化操作中使用的保留几何在平面参考中也是对称的。
自由式特征在模型树中以阵列形式显示。在编辑时,自由式特征在自由式树中显示为镜像形状。修改控制网格会自动更新镜像参考。
以前,重新构造模型不会保留优化设置中使用的对称几何约束。这导致利用自由式中创建的细分曲面定义的重新构造几何在对称平面上并不完全对称。此外,还需要编辑对称平面两侧的自由式图元以保持对称。

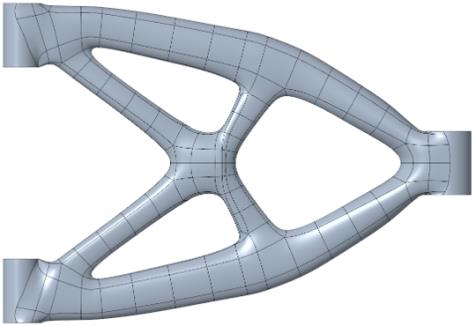

下图显示了 Creo 10.0 中的重新构造模型:

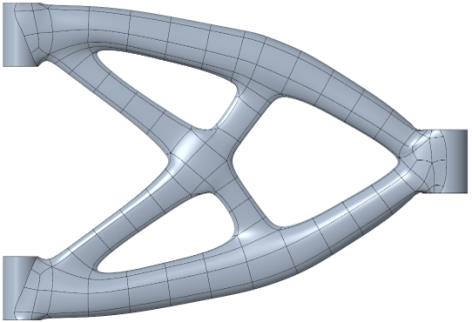

下图显示了 Creo 11.0 中的重新构造模型:
优点
此增强功能有助于成功执行重新构造操作,以达到适当的重新构造形状质量。它通过在重新构造期间保持对称性和设计意图改进了自由式形状的编辑结果。
附加信息
提示: | 无。 |
限制: | 无已知限制。 |
其是否替换了现有功能? | 否。 |
与此功能相关的配置选项: | 无。 |
