Creo Parametric 11.0 新增功能
>
11.0.0.0
>
缆和布线系统
> 放置在坐标系上的位置的相切
放置在坐标系上的位置的相切
Creo Parametric
11.0.0.0
用户界面位置:单击
“缆”(Cabling)
>
“位置”(Locations)
>
“位置”(Location)
。
视频
观看 Learning Connector 上的视频
。
说明

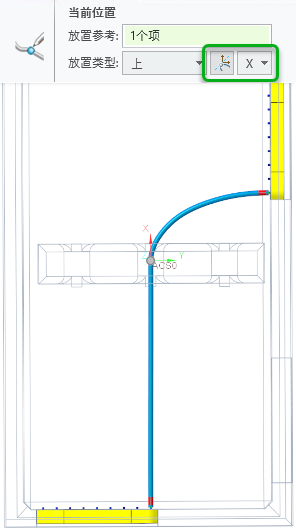

在
Creo
中添加了一个新选项
,可在将位置点放置在坐标系上时使段与所选轴相切。这适用于所有可路由的图元,例如线、缆、束、网络等。
优点
此增强功能可在通过坐标系布线时对段形状进行附加控制。
附加信息
提示:
无。
限制:
无已知限制。
其是否替换了现有功能?
否。
与此功能相关的配置选项:
无。
