拼接单个铺层 (PLY_6)
1. 在层压板树中,选择 PLY_6。
2. 单击
“拼接铺层”(Splice Plies)。
“拼接铺层”(Splice Plies) 选项卡随即打开。
3. 在图形工具栏上,单击“已保存方向”(Saved Orientations),然后选择 TUTORIAL_ORIENTATION_4。
4. 单击 “分层曲线”(Splicing curve) 框。
5. 如下图所示,选择链 Curve:F15(CURVE):
6. 单击
“重叠”(Overlap)。
7. 在下一个框中键入 10.00,然后按 Enter 键。
8. 单击
“反向分层方向”(Flip Splicing Direction)。

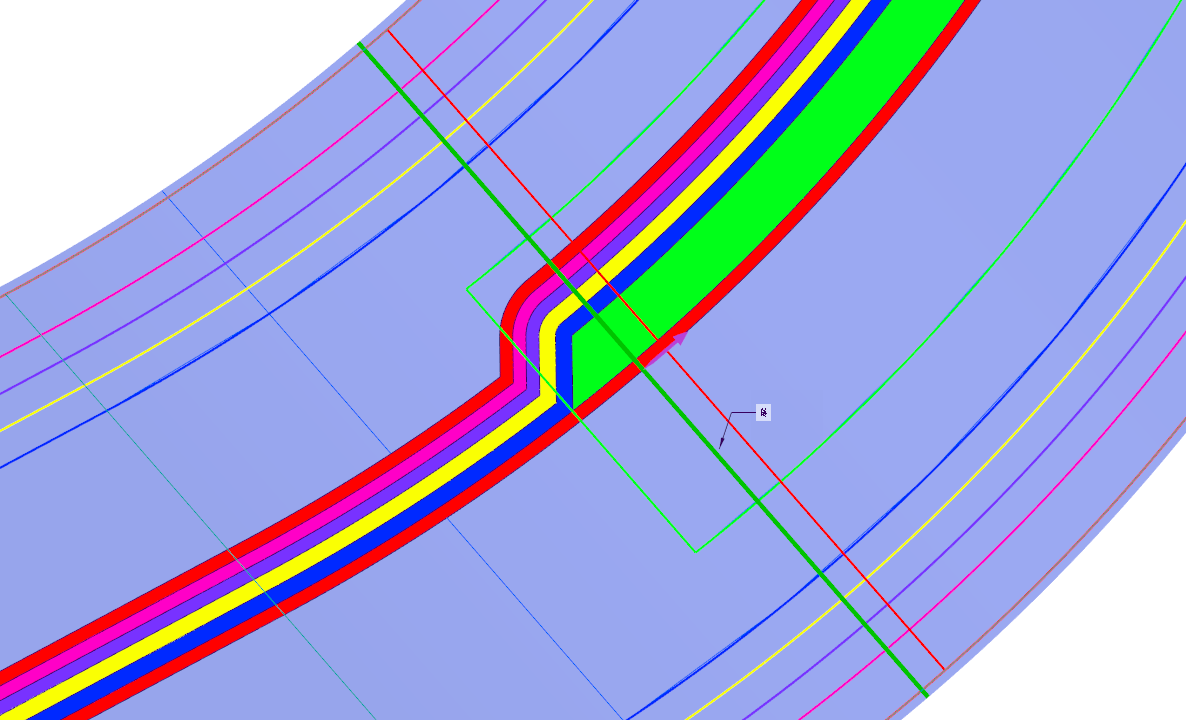

分层方向随即更改,如下图所示:
9. 单击
“确定”(OK)。即可完成
PLY_6 拼接,如下图所示:
10. 单击图形窗口中的空白区域。随即会显示模型,如下图所示:
11. 在图形工具栏上,单击“已保存方向”(Saved Orientations),然后选择“默认方向”(Default Orientation)。
