拼接多个铺层 (PLY_4 and PLY_5)
1. 在层压板树中,按住 Ctrl 键并选择 PLY_4 和 PLY_5。
2. 单击
“拼接铺层”(Splice Plies)。
“拼接铺层”(Splice Plies) 选项卡随即打开。
3. 在图形工具栏上,单击“已保存方向”(Saved Orientations),然后选择 TUTORIAL_ORIENTATION_4。
4. 单击 “分层曲线”(Splicing curve) 框。

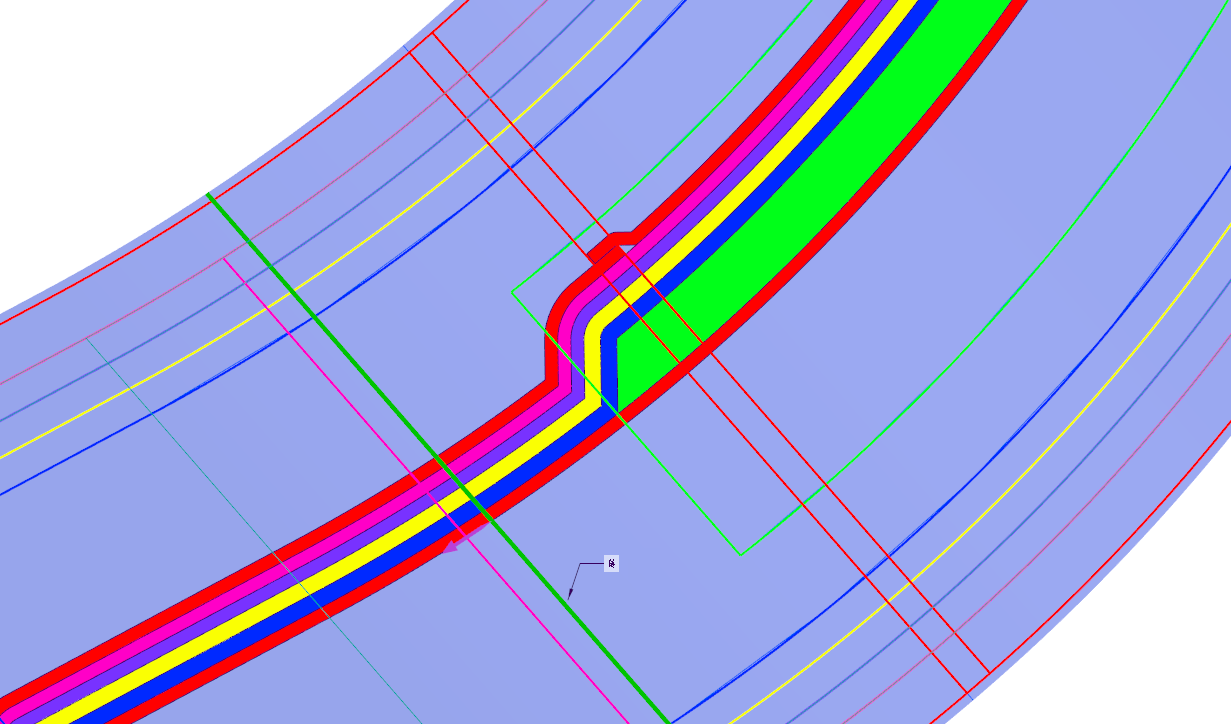

5. 如下图所示,选择链 Curve:F16(CURVE):
6. 单击
“重叠”(Overlap)。
7. 在下一个框中键入 10.00,然后按 Enter 键。
8. 单击
“交错”(Stagger)。
9. 在下一个框中输入 40.00,然后按 Enter 键。
10. 单击
“确定”(OK)。

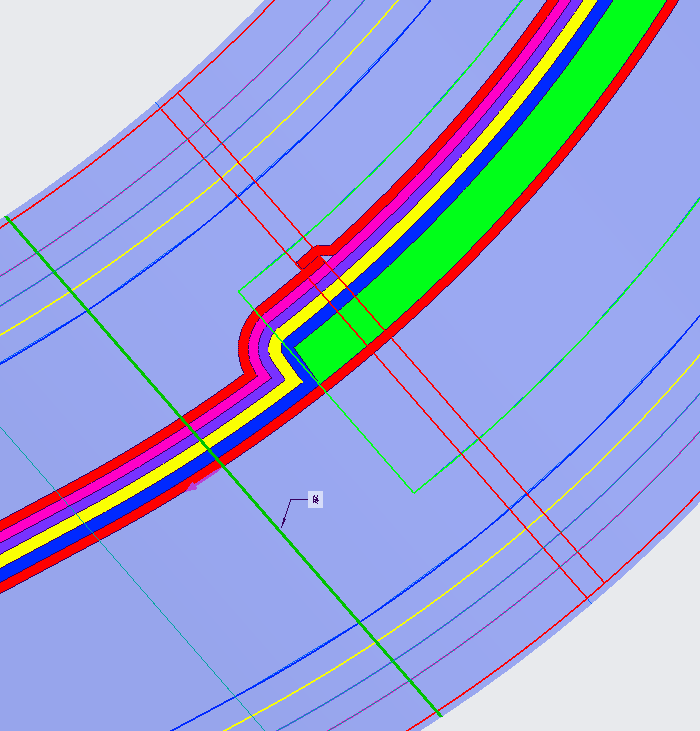

11. 单击图形窗口中的空白区域。如下图所示,PLY_4 和 PLY_5 已拼接完成:
12. 在图形工具栏上,单击“已保存方向”(Saved Orientations),然后选择“默认方向”(Default Orientation)。
