重命名铺层
1. 要分别命名铺层和芯层,请按以下步骤隐藏芯层:
a. 在层压板树中,单击
。
“层压板树过滤器”(Laminate Tree Filters) 对话框随即打开。
b. 清除

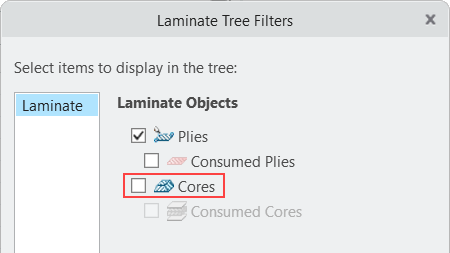

“芯层”(Cores) 复选框。
c. 单击“确定”(OK)。
2. 在层压板树中,选择 PLY_1。
3. 按住 Shift 键并选择 PLY_6。即可选择所有铺层对象。
4. 单击鼠标右键,然后选择“属性”(Properties)。“层压板对象属性”(Laminate Objects Properties) 对话框随即打开。
5. 选择“更改名称”(Change name) 并指定以下设置:
a. 在“前缀”(Prefix) 框中,键入 PLY。
b. 在“起点”(Start) 框中,键入 1。
c. 在“步长”(Step) 框中键入 1,然后按 Enter 键。
6. 单击“确定”(OK)。

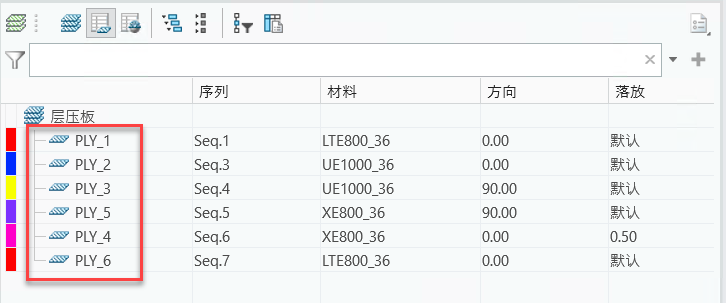

7. 单击图形窗口中的空白区域。如下图所示,铺层对象已重新命名:
8. 按如下方式显示层压板树中的所有层压板对象:
a. 在层压板树中,单击
。
“层压板树过滤器”(Laminate Tree Filters) 对话框随即打开。
b. 选中
“芯层”(Cores) 复选框。
9. 单击“确定”(OK)。随即将显示所有层压板对象。
10. 在层压板树中,单击
“层压板列表”(Laminate List)。

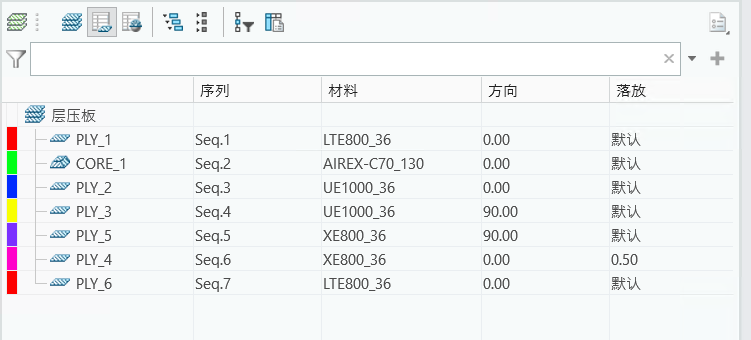

随即将显示模型中的铺层,如下图所示:
