使用常规 Creo 功能分析质量属性
切换到“分析”选项卡
• 选择“分析”(Analysis) 选项卡。
分析单个对象的质量属性
1. 单击 > 。“质量属性”(Mass Properties) 对话框随即打开。
2. 选择“单个对象”(Single object)。
3. 在层压板树中,选择 CORE_1。
确保选中“使用默认设置”(Use Default) 复选框。
4. 在“质量属性”(Mass Properties) 对话框中,选择“基于底部铺层”(Based on underlying plies)。
5. 如果未自动显示计算结果,请单击“预览”(Preview)。

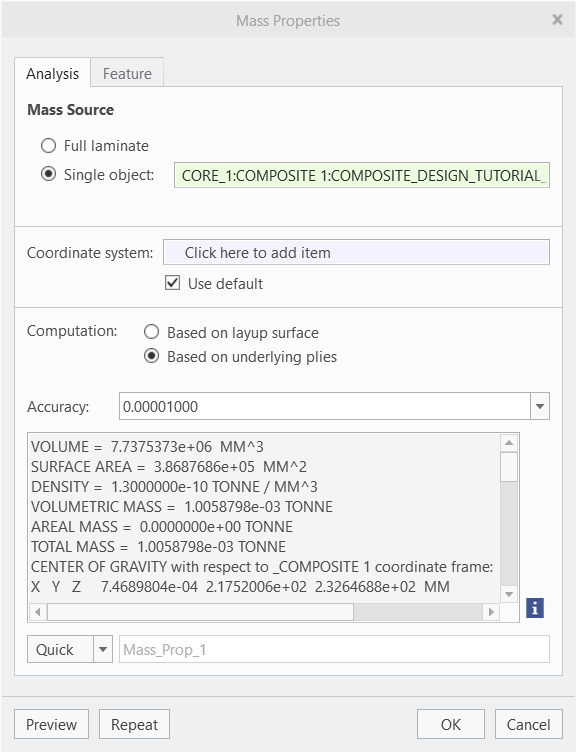

随即便会显示分析结果,如下图所示:
6. 单击“确定”(OK)。“质量属性”(Mass Properties) 对话框随即关闭。
分析整个层压板的质量属性
1. 单击 > 。“质量属性”(Mass Properties) 对话框随即打开。
2. 选择“完全层压板”(Full Laminate)。
| 确保选中“使用默认设置”(Use Default) 复选框。 |
3. 选择“基于底部铺层”(Based on underlying plies)。
4. 如果未自动显示计算结果,请单击“预览”(Preview)。

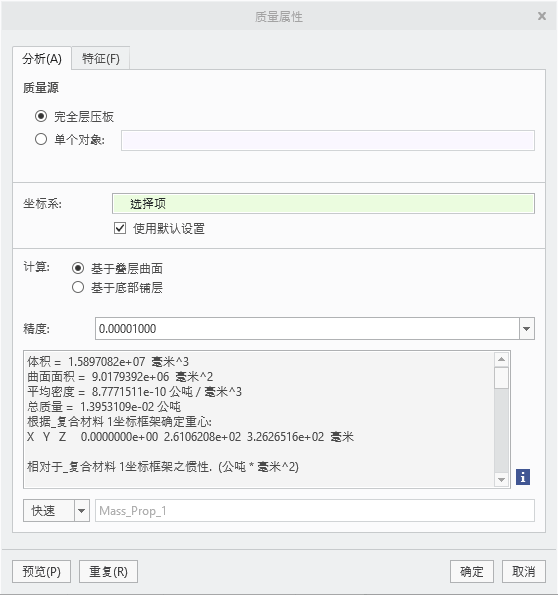

随即便会显示分析结果,如下图所示:
5. 单击“确定”(OK)。“质量属性”(Mass Properties) 对话框随即关闭。
切换到复合材料设计环境
• 选择“复合材料设计”(Composite Design) 选项卡。
