材料属性 | 几何属性 | 负载 |
---|---|---|
杨氏模量 E = 1000 帕 泊松比 ν = 0.0 | 长度 = 15 米 宽度 = 5 米 厚度 = 1 米 孔半径 = 0.5 米 | 压力 = -100 帕 |
结果 | 目标 | Creo Simulate | Ansys Discovery Explore | Creo Simulation Live | 百分比误差 |
---|---|---|---|---|---|
最大法向 X 应力 (帕) | 312.5 | 313.272 | 320.45 | 317.29 | 1.53 |
结果 | 目标 | Creo Simulate | Ansys Discovery Explore | Creo Simulation Live | 百分比误差 |
---|---|---|---|---|---|
最大法向 X 应力 (帕) | 312.5 | 313.272 | 319.34 | 327.82 | 4.90 |
结果 | 目标 | Ansys Discovery Refine | Creo Ansys Simulation | 百分比误差 |
---|---|---|---|---|
最大法向 X 应力 (帕) | 312.5 | 310.00 | 309.26 | 1.04 |

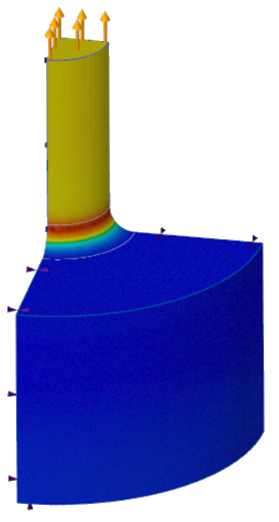

材料属性 | 几何属性 | 负载 |
---|---|---|
杨氏模量 E = 2.9008e7 psi 泊松比 ν = 0.3 | D = 8 英寸 h = 3 英寸 r = 1 英寸 | 压力 = -1000 psi |
结果 | 目标 | Creo Simulate | Ansys Discovery Explore | Creo Simulation Live | 百分比误差 |
---|---|---|---|---|---|
最大法向 Y 应力 (psi) | 1376 | 1422.63 | 1518.10 | 1520.31 | 10.49 |
结果 | 目标 | Ansys Discovery Refine | Creo Ansys Simulation | 百分比误差 |
---|---|---|---|---|
最大法向 Y 应力 (psi) | 1376 | 1410.00 | 1415.49 | 2.87 |
材料属性 | 几何属性 | 负载 |
---|---|---|
杨氏模量 E = 10.4e6 psi 泊松比 ν = 0.3 | 长度 = 10 英寸 偏离 = 2 英寸 | F = 10000 lbf |
结果 | 目标 | Creo Simulate | Ansys Discovery Explore | Creo Simulation Live | 百分比误差 |
---|---|---|---|---|---|
方向变形 Y (英寸) | 0.0048077 | 0.0048156 | 0.00481 | 0.00481 | 0.05 |
L/2 处的法向应力 Y (psi) | 4444 | 4439.45 | 4376.6 | 4399.7 | 0.99 |
结果 | 目标 | Ansys Discovery Refine | Creo Ansys Simulation | 百分比误差 |
---|---|---|---|---|
方向变形 Y (英寸) | 0.0048077 | 0.0048262 | 0.0048262 | 0.38 |
L/2 处的法向应力 Y (psi) | 4444 | 4487.1 | 4578.60 | 3.03 |
材料属性 | 几何属性 | 负载 |
---|---|---|
杨氏模量 E = 30e6 psi 泊松比 ν = 0.3 | 直径 = 30 英寸 厚度 = 0.25 英寸 | P = 3 psi |
结果 | 目标 | Creo Simulate | Ansys Discovery Explore | Creo Simulation Live | 百分比误差 |
---|---|---|---|---|---|
板中心处的最大偏转 (英寸) | 0.0553 | 0.0549 | 0.0552 | 0.0551 | 0.31 |
结果 | 目标 | Ansys Discovery Refine | Creo Ansys Simulation | 百分比误差 |
---|---|---|---|---|
板中心处的偏转 (英寸) | 0.0553 | 0.0551 | 0.0550 | 0.47 |
