关于配置文件
可通过在配置文件中设置选项来自定义 Creo Parametric 的外观和 Creo Parametric 的运行方式。Creo Parametric 包含两个重要配置文件:config.pro 和带 .ui 扩展名的文件。config.pro 文件是文本文件,该文件存储的所有设置均可用于定义 Creo Parametric 处理操作的方式。配置文件中的每个设置称为配置选项。Creo Parametric 会为每个选项提供默认值。可设置或更改配置选项。可设置的选项包括:
• 公差显示格式
• 计算精度
• 草图器尺寸中使用的数字的位数
带 .ui 拓展名的文件是一个文本文件,可自动存储用户在自定义过程中进行的任何更改。它可以存储功能区自定义、窗口设置和诸多其他设置
Config.sup 是受保护的系统配置文件。公司的系统管理员使用此文件设置在公司范围内使用的配置选项。在此文件中设置的任何值都不能被其它 (更多本地) config.pro 文件覆盖。

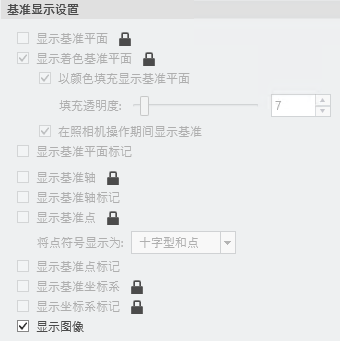

使用 config.sup 文件锁定选项时,该选项变为不可用状态,同时其旁边显示一个锁定图标。配置选项可用于锁定位于“选项”对话框、快速访问工具栏、图形工具栏和功能区用户界面任意位置上的选项。例如,如果基准显示过滤器处于锁定状态,则将禁用控制功能且“基准显示设置”(Datum display settings) 下“图元显示”(Entity Display)选项卡中的“选项”(Options) 对话框上将显示一个锁定图标。
“配置编辑器”(Configuration Editor)、“视图”(View) 选项卡和图形工具栏中的基准显示过滤器也将被锁定。
Creo Parametric 在启动时读取配置文件的方式
Creo Parametric 会自动从多个区域读取配置文件。如果某个特定选项出现在多个配置文件中,Creo Parametric 将应用最近加载/读取的设置。
启动时,Creo Parametric 会首先读入一个名为 config.sup 的受保护系统配置文件。然后按以下顺序从以下目录中搜索并读入配置文件 (config.pro、config.win、menu_def.pro):
1. <creo_loadpoint>\<version>\Common Files\text (creo_loadpoint 是 Creo Parametric 的安装目录) - 系统管理员可能已将配置文件放在此处,以支持窗口配置设置、格式和库的公司标准。任何从该加载点启动 Creo Parametric 的用户都将使用此文件中的值。
2. 登录目录 - 是指登录 ID 的主目录。将配置文件放置在此处,这样不必在每一个目录中都有文件备份就能从任一目录中启动 Creo Parametric。
3. 替代路径 - 可将环境变量 PTC_CREO_ALT_SETTINGS_PATH 设置为指向存储配置文件的替代路径。可将此路径设置为任何映射的网络驱动器或共享 OneDrive 文件夹。
将自动从 PTC_CREO_ALT_SETTINGS_PATH 所指向的目录中读取以下文件:
◦ config.pro
◦ config.sup
◦ creo_parametric_admin_customization.ui
◦ creotk.dat/protk.dat/prodev.dat
您可以在此替代位置创建子文件夹,以存储以下各项的公司特定自定义格式:
文件夹 | 相应配置选项 |
---|
templates | start_model_dir |
notes | pro_note_dir |
graphic-library | graphics_library_dir |
symbols | pro_symbol_dir |
custom hole parameter files | hole_parameter_file_path |
simulation templates | simulation_process_template_dir、sim_pp_template_dir 等 |
4. 启动目录 - 启动 Creo Parametric 时的当前或工作目录。
| 因为启动目录中的本地配置文件 (config.pro、config.win 和 menu_def.pro) 是最后读取的文件;因此,它们将覆盖任何冲突的配置文件选项条目。然而,config.pro 文件不能覆盖任何 config.sup 条目。 |
可创建自定义配置文件并将其存储在当前工作目录中。这些自定义配置文件通常应用于特定的项目。此路径是最后读取的路径,优先于所有其他路径,且会覆盖所有其他 config.pro 和 config.sup 设置。
