实体化铺层
实体化铺层即基于层压板对象创建实体几何。一个复合材料特征中只能创建一个实体化铺层特征。更新层压板时，会自动更新特征。
完整合并各个图元后，会在零件中生成一个单独的主体。否则，可能会生成多个单独主体。系统生成的复合材料会分配至生成的主体。
也可以生成 IML 面组。仅当将所有图元完全合并后，才会生成 IML 面组。生成的 IML 面组包含所有曲面，但朝向叠层曲面的 IML 面组侧为开放侧。
建议具有锥度的一个或多个芯层不得彼此重叠。
• 下图为无锥度芯层彼此重叠的示例。该重叠适用于实体化。

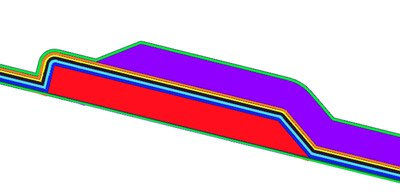

• 下图为带有锥度的芯层彼此重叠的示例。该重叠不适用于实体化。
按如下方式实体化铺层：
1. 单击
“实体化铺层”(Solidify Plies)。“实体化铺层”(Solidify Plies) 对话框随即打开。
“实体化铺层”(Solidify Plies)。“实体化铺层”(Solidify Plies) 对话框随即打开。2. 在“实体化铺层”(Solidify Plies) 对话框中，选中“创建 IML 曲面”(Create IML surface) 复选框以创建一个由层压板底部曲面以外的所有曲面组成的面组。
3. 单击
。
。
