Herramienta de estiramiento de deformación: permite definir la longitud mediante la selección de una referencia
Creo Parametric 10.0.0.0
Ubicación en la interfaz de usuario: pulse en >
Deformación (Warp) >
Estiramiento (Stretch).
Deformación (Warp) > Estiramiento (Stretch).
Vídeos
Descripción

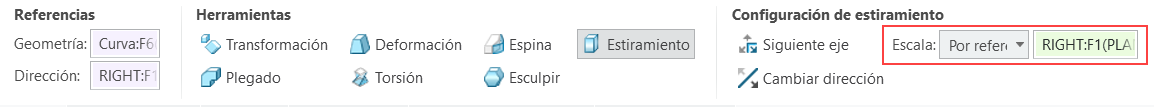

Ahora se puede definir la longitud de la herramienta de estiramiento en la deformación al seleccionar una referencia.
Beneficios

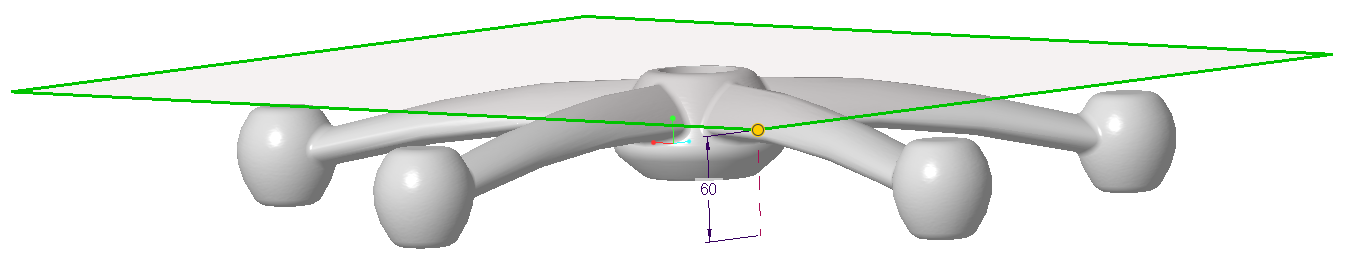

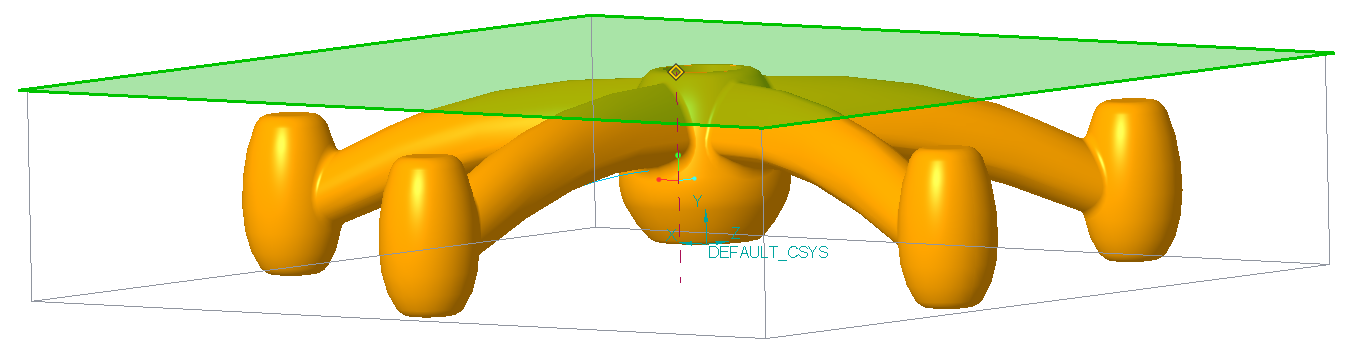

En la herramienta de estiramiento en la deformación, ahora existe la opción de definir la longitud al seleccionar una referencia. De esta forma, se captura la intención de diseño mediante la actualización dinámica de la función de deformación si se modifica la posición de referencia. Se pueden seleccionar planos de referencia, puntos, ejes, sistemas de coordenadas, superficies, curvas, tejidos o facetas como referencias para estirar el modelo en la dirección del eje especificado.
Anteriormente, solo se podía definir la longitud mediante un valor de escala.
Información adicional
Sugerencias: | Si se pulsa el botón Mayús y se arrastra el punto de control de arrastre a una referencia válida, el modelo se estirará y la referencia se hará persistente. Si se pulsa el botón ALT y se arrastra el punto de control de arrastre a una referencia válida, el modelo se estirará, pero la referencia no se hará persistente. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
