Estilo de curva en superficie (CES): tipos de intersección adicionales para ajustar puntos flexibles
Creo Parametric 10.0.0.0
Ubicación en la interfaz de usuario: pulse en >
Editar curva (Curve Edit) para una CES > seleccione un punto > arrástrelo mientras mantiene pulsada la tecla MAYÚS y ajústelo a la curva que intersecta con la superficie padre pasando por encima del punto de intersección previsto.
Editar curva (Curve Edit) para una CES > seleccione un punto > arrástrelo mientras mantiene pulsada la tecla MAYÚS y ajústelo a la curva que intersecta con la superficie padre pasando por encima del punto de intersección previsto.Vídeos
Descripción

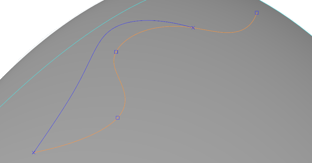

• Curva en superficie (CES) en Estilo se ha mejorado para soportar tipos de geometría de intersección adicionales al ajustar los puntos flexibles de la curva.
Ahora, entre los tipos de geometría intersectante adicionales se incluyen los siguientes:
◦ Curva de intersección de superficies
◦ Curva que intersecta otra curva
◦ Plano que intersecta una curva
Se puede mantener pulsada la tecla MAYÚS y ajustar un punto flexible CES a la referencia de geometría de intersección.
• Para puntos flexibles existentes, se puede cambiar el tipo de referencia a Intersección (Intersection) y elegir una referencia alternativa.
 |  |
Beneficios
Mejora del control de referencias para que la CES capture la intención de diseño.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
