Arrastre preciso del maniquí
Creo Parametric 10.0.0.0
Ubicación en la interfaz de usuario: cuando se utiliza el punto de arrastre 3D en el entorno de maniquí, se puede cambiar el parámetro incremental mostrado.
Vídeos
Descripción

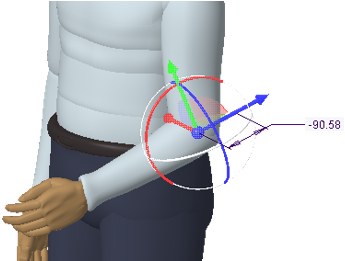

Los miembros de maniquí se pueden reorientar ahora con un incremento preciso del punto de arrastre 3D, para el control angular y lineal. Al utilizar el punto de arrastre 3D, se puede ver un valor de arrastre incremental y cambiar manualmente al número deseado.

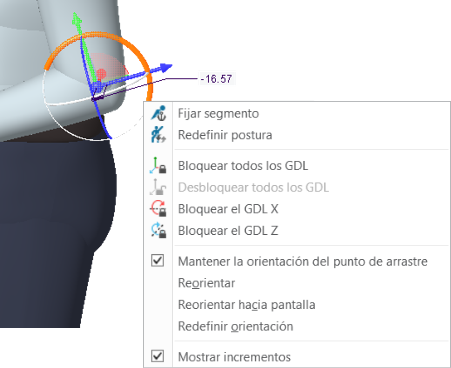

La visualización de este incremento se puede desactivar desde el menú de accesos directos del punto de arrastre (botón derecho del ratón).
Además, existe una opción para mantener la orientación lineal del punto de arrastre bloqueada después de arrastrar, por lo que se pueden proporcionar varios incrementos con la misma orientación.
Beneficios
Se pueden ver y controlar fácilmente las posiciones de los miembros de maniquí con el punto de arrastre 3D.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | manikin_dim_drag_lock y*/n Al realizar un movimiento plano con el punto de arrastre 3D y al introducir un valor para la traslación a lo largo de un eje, se bloquea la cota del eje ortogonal. • Cuando la opción se define en Sí (Yes): Cuando se introduce un valor para una cota, solo habrá movimiento en esa dirección, incluso en el modo 2D (plano). La otra cota no cambiará. • Cuando la opción se define en No: El sistema permitirá el movimiento en la dirección ortogonal. |
