Mejora de EZ Tolerance Analysis: inclusión de efectos de modificadores de material en la tabla de acumulaciones
Creo Parametric 10.0.0.0
Ubicación en la interfaz de usuario:
Descripción
Cuando en una tolerancia de posición se incluyen modificadores de condición de material, la norma permite que se aplique tolerancia adicional. Esta tolerancia adicional ya se utilizaba en los cálculos de acumulación. Sin embargo, no se representaba en la tabla de acumulación.

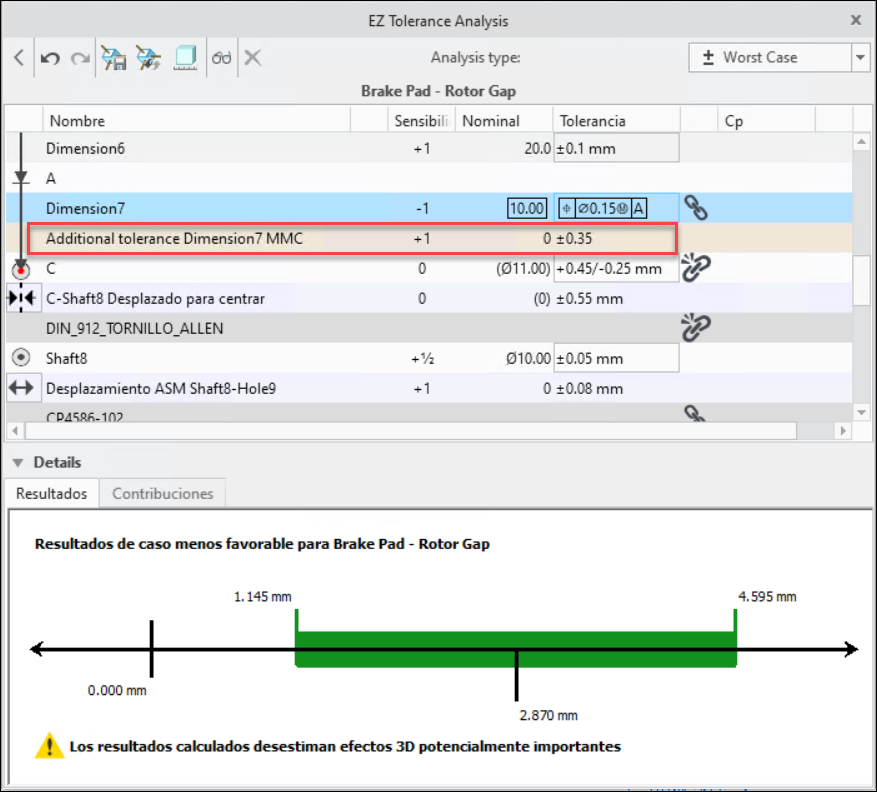

Con esta mejora, se ha añadido una nueva fila a la tabla de acumulaciones para representar la tolerancia adicional, cuando MMC Ⓜ o LMC Ⓛ se aplican a una tolerancia de posición para una función de tamaño.
Beneficios
Ahora es más fácil comprender el impacto de las tolerancias suplementarias adicionales en la acumulación.
Información adicional
Sugerencias: | Ninguno. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguno. |
