Fichero de configuración del cuadro de diálogo Herramientas
El cuadro de diálogo Generador de configuración de columnas (Column Setup Builder) permite personalizar las columnas de parámetros de herramienta en el panel superior del cuadro de diálogo Configuración de herramientas (Tools Setup). Se pueden añadir o quitar columnas de parámetros de herramientas mediante el cuadro de diálogo Generador de configuración de columnas (Column Setup Builder).
Para usar el mismo conjunto de columnas de parámetros de herramientas para otra sesión de mecanizado, Creo NC ofrece la opción de guardar las personalizaciones que se realizan en el cuadro de diálogo Generador de configuración de columnas (Column Setup Builder). Para ello, se debe especificar la ruta al fichero o directorio donde se desea almacenar la información de la columna de parámetros de herramienta, en la opción de configuración mfg_setup_dir.
Si se especifica la opción de configuración mfg_setup_dir, Creo NCalmacena el fichero mfg_session_setup.xml en el directorio especificado mediante la opción de configuración mfg_setup_dir. Si no se especifica la opción de configuración mfg_setup_dir, Creo NC crea el fichero mfg_session_setup.xml en el directorio de trabajo.
En el fichero mfg_session_setup.xml se incluye la lista de columnas de parámetros de herramienta que se utilizan actualmente en el cuadro de diálogo Configuración de herramientas (Tools Setup). Para que los cambios sucesivos que se realicen en el cuadro de diálogo Generador de configuración de columnas (Column Setup Builder) se guarden en el fichero de configuración del cuadro de diálogo de herramientas, se debe pulsar en
en el cuadro de diálogo Generador de configuración de columnas (Column Setup Builder).
en el cuadro de diálogo Generador de configuración de columnas (Column Setup Builder). | Si tool_dialog_setup_file.xml ya existe en el directorio de trabajo actual o en la ubicación especificada por la opción de configuración mfg_setup_dir, Creo NC leerá y utilizará este fichero como fichero de configuración del cuadro de diálogo de herramientas. Al guardar la configuración del cuadro de diálogo de herramientas, toda la información se guarda en el fichero mfg_session_setup.xml. Los cambios posteriores se guardan solo en el fichero mfg_session_setup.xml y el fichero tool_dialog_setup_file.xml se desestima. Si el fichero tool_dialog_setup_file.xml no está presente, toda la información se guarda en el fichero mfg_session_setup.xml al guardar la configuración del cuadro de diálogo de herramientas. |

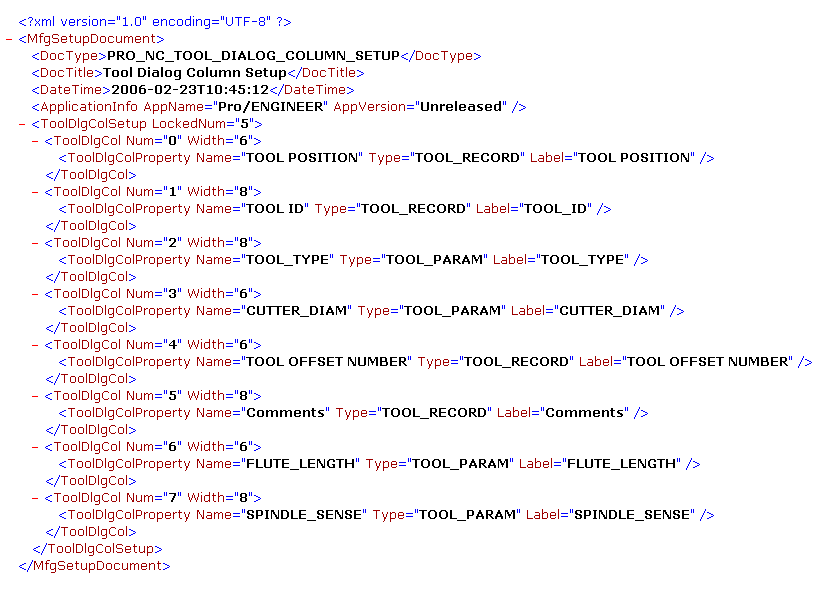

A continuación se muestra un ejemplo del fichero mfg_session_setup.xml, en el que se incluye la lista de columnas de parámetros de herramienta:
