Ferramenta de estiramento de deformação — Definir o comprimento selecionando uma referência
Creo Parametric 10.0.0.0
Local da interface do usuário: Clique em >
Deformação >
Estirar.
Deformação > Estirar.
Vídeos
Descrição
Agora, é possível definir o comprimento na ferramenta de estiramento na deformação selecionando uma referência.
Vantagens

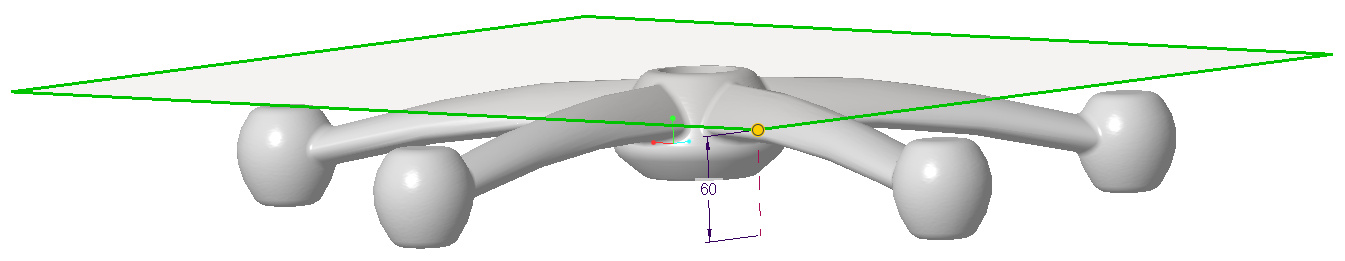

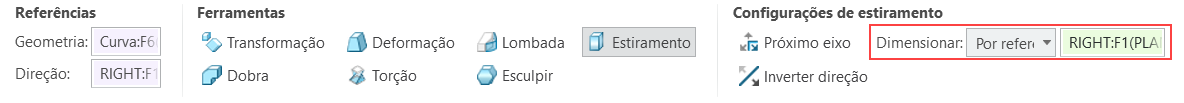

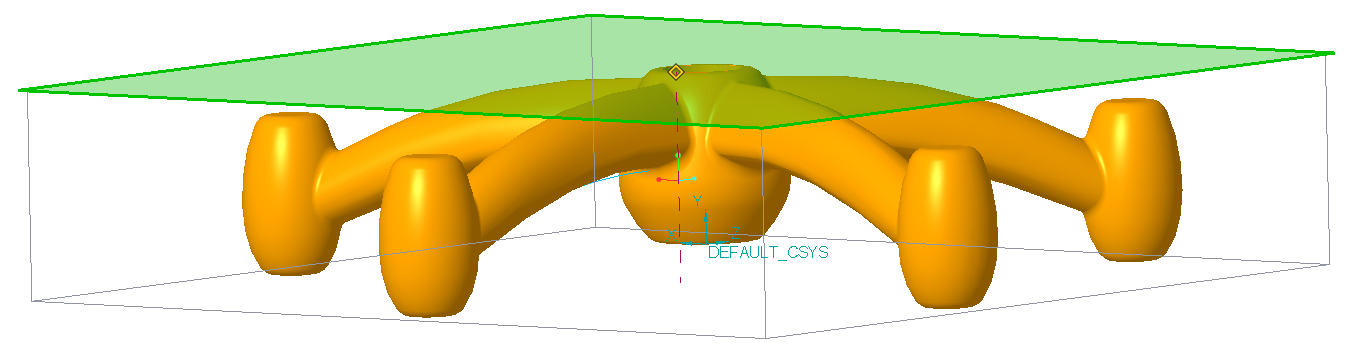

Na ferramenta de estiramento na deformação, agora, você tem a opção de definir o comprimento selecionando uma referência. O objetivo de design é capturado ao atualizar dinamicamente o elemento de deformação se a posição de referência for modificada. É possível selecionar planos de datum, pontos, eixos, sistemas de coordenadas, superfícies, curvas, coberturas ou facetas como referências para estirar o modelo na direção do eixo especificada.
Antes, somente era possível definir o comprimento usando um valor de dimensionamento.
Informações adicionais
Dicas: | Pressionar o botão SHIFT e arrastar a alça de arrasto até uma referência válida irá estirar o modelo e tornará a referência persistente. Pressionar o botão ALT e arrastar a alça de arrasto até uma referência válida irá estirar o modelo, mas não tornará a referência persistente. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
