Curva de superfície (CDS) no estilo — Tipos de interseção adicionais para ajustar pontos móveis
Creo Parametric 10.0.0.0
Local da interface do usuário: Clique em >

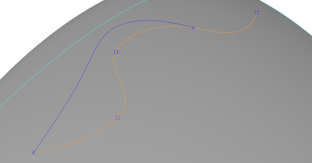

Editar curva para uma CDS>selecione um ponto>arraste o ponto enquanto mantém a tecla SHIFT pressionada e ajuste-o à curva que interseciona a superfície pai, passando o mouse sobre o ponto de interseção pretendido.
Editar curva para uma CDS>selecione um ponto>arraste o ponto enquanto mantém a tecla SHIFT pressionada e ajuste-o à curva que interseciona a superfície pai, passando o mouse sobre o ponto de interseção pretendido.Vídeos
Descrição
• A curva de superfície (CDS) no estilo foi aprimorada para dar suporte a tipos de geometria de interseção adicionais ao ajustar os pontos móveis da curva.
Os tipos de geometria de interseção adicionais, agora, incluem:
◦ Curva de interseção de superfície
◦ Curva em interseção com outra curva
◦ Plano em interseção com uma curva
É possível manter a tecla SHIFT pressionada e ajustar um ponto móvel de CDS à referência da geometria de interseção.

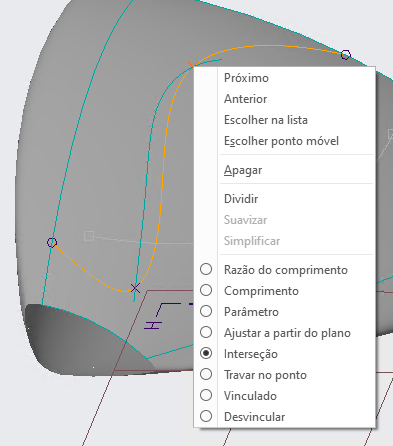

• Para pontos móveis ajustados existentes, é possível mudar o tipo de referência para Interseção e escolher uma referência alternativa.
 |  |
Vantagens
Controle de referência melhorado para CDS para capturar seu objetivo de design.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
